[求助] Pointwise中T-Rex网格的使用方法求助 已有2人参与

使用的pointwise版本为v17.1r2，模型为tutorials中的WingStore
我想用T-Rex网格做边界层网格用于计算。

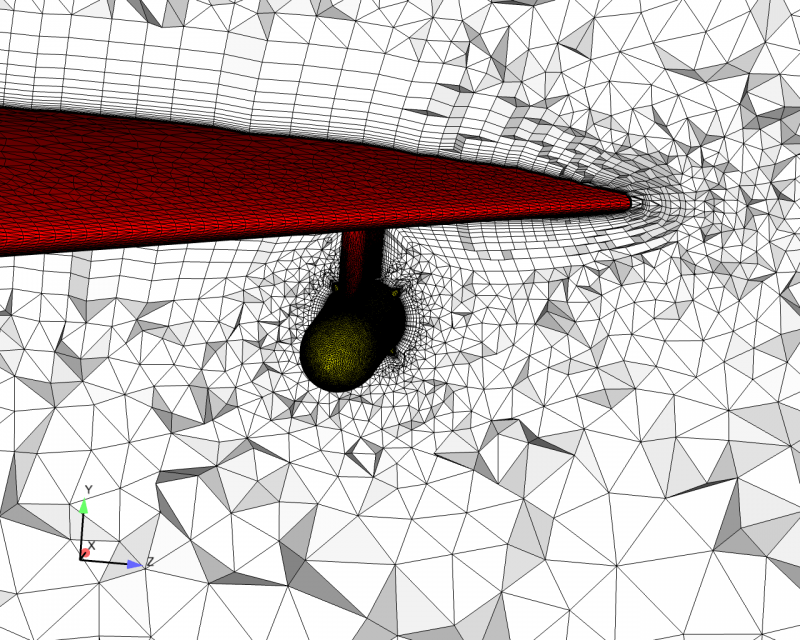

我根据说明生成了体网格，但是网格质量不过关，计算发散，想问下大家有什么方法可以改进网格质量的？ 挂载物和挂架之间的空间很狭小，网格生成挺麻烦的。有没有谁做过这个例子的，求大神解答啊？
Pointwise中T-Rex网格的使用方法求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-28 23:34:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安靖

银虫 (正式写手)
哪个版块适合这个问题？

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-01-29 10:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
安靖: 金币+50, ★有帮助, 10 2016-07-05 21:28:23
计算发散可以调小松弛因子，pointwise的非结构网格功能不好，建议分成多块，用结构网格划分。
赞一下 回复此楼
人生得意须尽欢
3楼2016-01-29 18:03:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安靖

银虫 (正式写手)
引用回帖:
3楼: Originally posted by haoshuai641 at 2016-01-29 18:03:59
计算发散可以调小松弛因子，pointwise的非结构网格功能不好，建议分成多块，用结构网格划分。

T-Rex功能不好吗？ 、结构网格肯定会好算，但是这里我需要用混合网格，只在物面生成边界层网格，其余地方用四面体，除了Pointwise的T-Rex功能外，什么软件生成边界层网格比较方便，特别是有两个物体靠得非常近的情况下？
赞一下 回复此楼
4楼2016-01-29 22:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)
引用回帖:
4楼: Originally posted by 安靖 at 2016-01-29 22:54:25
T-Rex功能不好吗？ 、结构网格肯定会好算，但是这里我需要用混合网格，只在物面生成边界层网格，其余地方用四面体，除了Pointwise的T-Rex功能外，什么软件生成边界层网格比较方便，特别是有两个物体靠得非常近的情 ...

ICEM功能强大，但是上手较慢，GAMBIT非结构功能不错，但操作不好。
赞一下 回复此楼
人生得意须尽欢
5楼2016-01-29 22:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安靖

银虫 (正式写手)
引用回帖:
5楼: Originally posted by haoshuai641 at 2016-01-29 22:57:51
ICEM功能强大，但是上手较慢，GAMBIT非结构功能不错，但操作不好。...

我原先都是用pointwise来做网格，感觉上手很快。跟着软件的例子做一遍就会了。 做的四面体网格算题没问题，但是边界层就出问题了

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-01-29 23:02:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

saber-喵

新虫 (初入文坛)

【答案】应助回帖

以前学过icem，现在在用pointwise。个人建议是，网格多多划分成小块小块，使用混合网格。并非每块网格都可以恰好的使用结构网格。
赞一下 回复此楼
7楼2016-03-22 14:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingliangguo

新虫 (初入文坛)
说pointwise不好的人，那是因为他没真正研究过poimpntwise。这款软件有两个独一无二的网格生成算法：结构网格的偏微分方法和非结构网格的Trex生成方法。我一直在用trex网格做计算，和有尾翼飞机的实验进行过多次验证，计算出来的结果比结构网格的还要好，并且只需要花3个小时就可以画完复杂的模型。

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-04-06 18:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

www609925643

新虫 (小有名气)
引用回帖:
8楼: Originally posted by jingliangguo at 2016-04-06 18:30:31
说pointwise不好的人，那是因为他没真正研究过poimpntwise。这款软件有两个独一无二的网格生成算法：结构网格的偏微分方法和非结构网格的Trex生成方法。我一直在用trex网格做计算，和有尾翼飞机的实验进行过多次验证 ...

你输出网格是什么格式啊？我用pointwise17.3r4以上的版本输出cgns，但是都提示错误。只能用cas文件。
赞一下 回复此楼
9楼2020-08-01 18:13:59
