[求助] 关于用icem画空间弯管的网格问题 已有1人参与

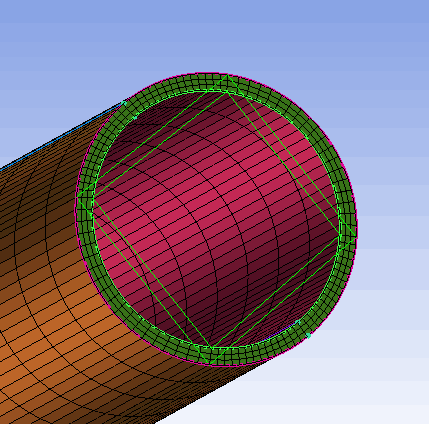

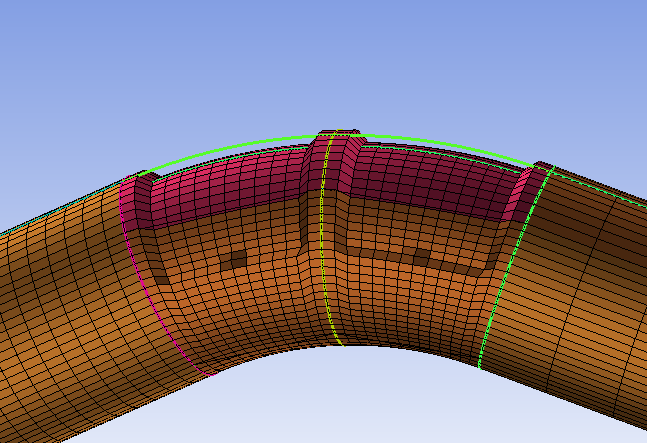

最近用icem软件，做了个空间弯管的网格画分。遇到了在弯头处网格塌陷的问题，如图所示。我进行了线的调整也没能改善情况。请问有没有遇到类似问题的大神啊，求科普，求拯救

关于用icem画空间弯管的网格问题


关于用icem画空间弯管的网格问题-1
回复此楼

» 猜你喜欢
1楼 2016-01-26 14:12:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyzwh

木虫 (小有名气)
关联都是就近关联的，块的面离那个面近就与谁关联
赞一下 回复此楼
2楼2016-01-26 15:15:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张跃simple

银虫 (小有名气)
引用回帖:
2楼: Originally posted by wyzwh at 2016-01-26 15:15:08
关联都是就近关联的，块的面离那个面近就与谁关联

那是要再分别做下圆柱面的关联么
赞一下 回复此楼
3楼2016-01-26 20:11:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★ ★ ★
张跃simple(月只蓝代发): 金币+3, 感谢应助！ 2017-07-21 09:49:30
本帖仅楼主可见
赞一下
4楼2016-01-26 22:18:59
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

张跃simple

银虫 (小有名气)
引用回帖:
4楼: Originally posted by wisisn at 2016-01-26 22:18:59
前两天刚画过，弯曲部位塌陷是因为那个地方的edge是直的容易关联错误，需要把edge调整一下，不过很麻烦，特别是带壁面厚度的edge太多容易眼花，我后来的方法是把弯头及block分成好多小块，分段对应，也挺麻烦的，不 ...

我试过了，就是要每条进行线关联非常麻烦
赞一下 回复此楼
5楼2016-01-27 21:34:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hackerl

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
张跃simple(月只蓝代发): 金币+10, 感谢应助！ 2017-07-21 09:49:21
链接：http://pan.baidu.com/s/1i4k0Vxr 密码：d805
给你看看这个能不能帮助你，这是沈兵兵的网格划分讲解视频，其中的视频文件6.3.avi就是讲的弯管的
赞一下(3人) 回复此楼
合情合理不合群
6楼2016-01-28 10:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
