[求助] 用icem划窄流道结构网格时出现问题，请大家帮我看看。 已有1人参与

模型如下
用icem划窄流道结构网格时出现问题，请大家帮我看看。

在此间隙处我设置了5个节点，然而没有生成出来，最后网格质量完全不行。
用icem划窄流道结构网格时出现问题，请大家帮我看看。-1

这是分块情况
用icem划窄流道结构网格时出现问题，请大家帮我看看。-2

这些位置的网格质量不行
用icem划窄流道结构网格时出现问题，请大家帮我看看。-3
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project.rar
    • 2016-01-26 11:26:40, 15.18 K

» 猜你喜欢
1楼 2016-01-26 11:27:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qooin

铁虫 (小有名气)
求帮忙啊，困扰我好几天了。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-01-26 13:05:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿阿阿炎

新虫 (小有名气)
你创建拓扑结构了吗？

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-01-26 13:54:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qooin

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by 阿阿阿炎 at 2016-01-26 13:54:16
你创建拓扑结构了吗？

创建了2次o-block，也关联了啊

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-01-26 14:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gujinbin

金虫 (小有名气)
我试了一下，和你遇到了同样的问题，模型是在ICEM中创建的吗，如果是在其他CAD软件中创建的会不会在细节识别上出了问题？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-01-26 16:09:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qooin

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by gujinbin at 2016-01-26 16:09:48
我试了一下，和你遇到了同样的问题，模型是在ICEM中创建的吗，如果是在其他CAD软件中创建的会不会在细节识别上出了问题？

模型是从别人那拿过来的，我还没想过这个问题，一会我再重新建一个试试，到时咱们在交流啊。

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-01-26 18:55:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gujinbin

金虫 (小有名气)
引用回帖:
6楼: Originally posted by qooin at 2016-01-26 18:55:21
模型是从别人那拿过来的，我还没想过这个问题，一会我再重新建一个试试，到时咱们在交流啊。
...

好的

发自小木虫Android客户端
回复此楼
7楼2016-01-26 20:41:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qooin

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by gujinbin at 2016-01-26 20:41:43
好的
...

我试了，不是模型的问题，还是哪没设置好。

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-01-26 22:14:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gujinbin

金虫 (小有名气)
引用回帖:
8楼: Originally posted by qooin at 2016-01-26 22:14:54
我试了，不是模型的问题，还是哪没设置好。
...

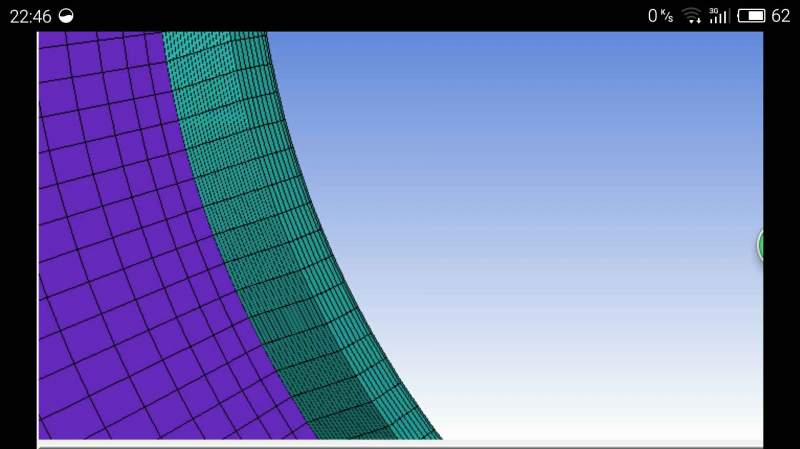

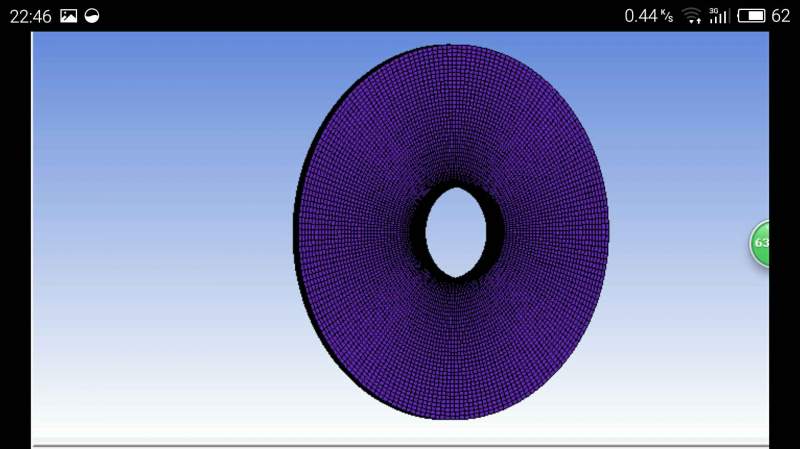

我再workbench的DM里创建了一个模型成功了。尺寸是大概估计的。不知道什么情况
用icem划窄流道结构网格时出现问题，请大家帮我看看。-4


用icem划窄流道结构网格时出现问题，请大家帮我看看。-5



发自小木虫Android客户端
赞一下 回复此楼
9楼2016-01-26 22:49:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦梦紫酱

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我看了一下，你下面的小面只有一层网格，应该和上面的对应，edge节点数的设定和上面一致；另外上表面的edge关联有问题，建议建一条辅助线进行关联。
赞一下 回复此楼
坚持走自己的路
10楼2016-01-27 18:02:20
