小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » 求助Workbench中ICEM网格导入问题
81/1返回列表
查看: 2992  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wq821758658

新虫 (初入文坛)

[求助] 求助Workbench中ICEM网格导入问题 已有2人参与

各路大神，求助一个问题，在Workbench中做换热管在水中的模态分析，画网格时用流沙老师的方法调用出ICEM来画网格，结果ICEM中网格质量很好，到了Workbench中的Mesh模块网格质量就不行了，而且计算时出错，提示“The mesh of the following entities have no volume elements.”以及“At least one body has no elements in it.  This may be due to mesh based defeaturing of the geometry.  The offending bodies can be identified in the worksheet view on the Geometry folder and suppressed if desired."
下面给出我画网格时的流程图，恳请会的大神指导一下，做毕设要用，很急很关键……

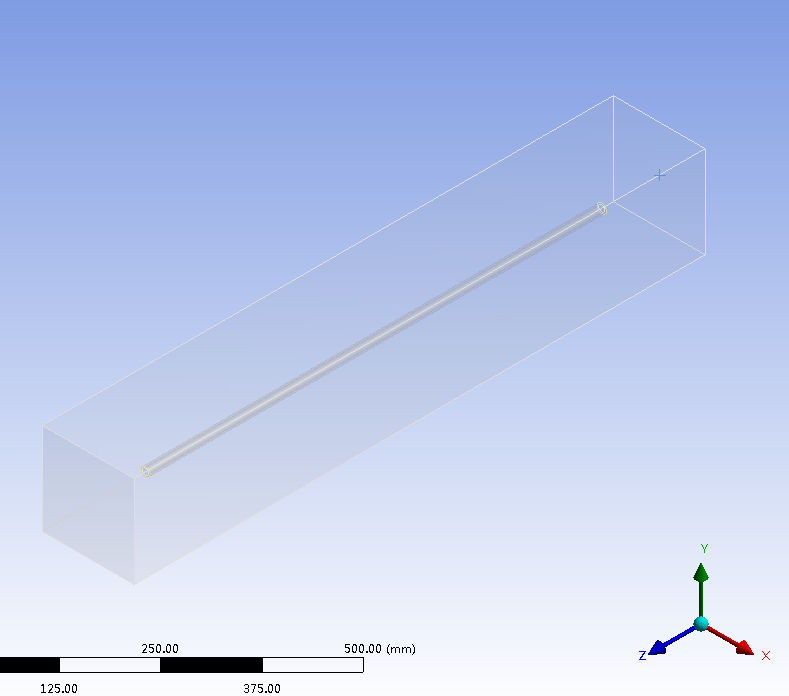

1、模型
求助Workbench中ICEM网格导入问题

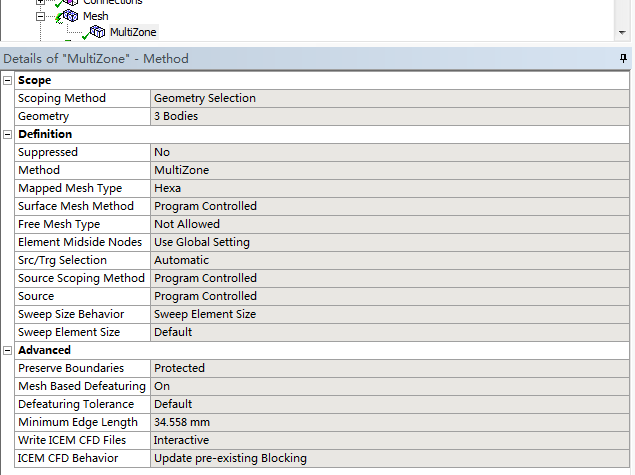

2、调用ICEM
求助Workbench中ICEM网格导入问题-1

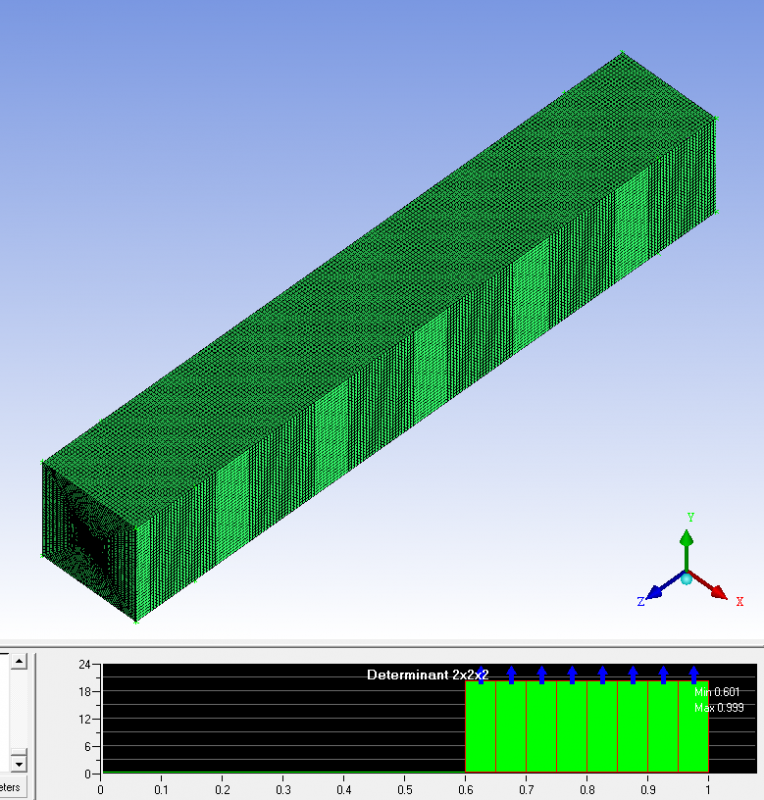

3、ICEM中显示的网格及其质量
求助Workbench中ICEM网格导入问题-2

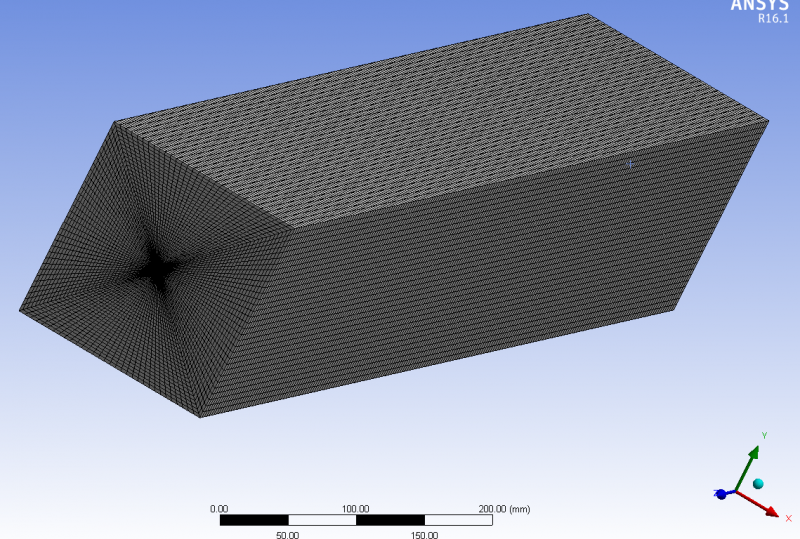

4、Workbench的Mesh模块显示的网格
求助Workbench中ICEM网格导入问题-3

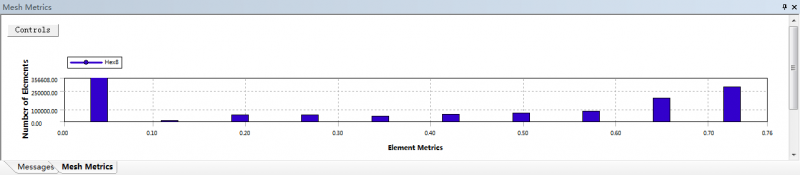

5、Workbench的Mesh模块中的网格质量
求助Workbench中ICEM网格导入问题-4

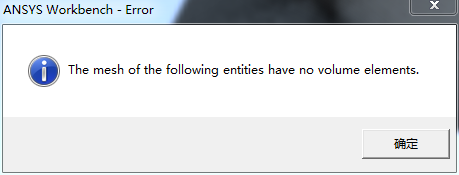

6、Workbench计算报错
求助Workbench中ICEM网格导入问题-5

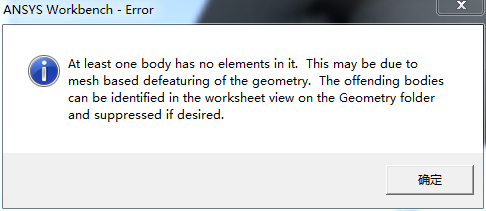

7、Workbench计算报错详述1
求助Workbench中ICEM网格导入问题-6

8、Workbench计算报错详述2
求助Workbench中ICEM网格导入问题-7
回复此楼

» 猜你喜欢
1楼 2016-01-26 00:54:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
错误提示是你看一下worksheet，有没有体没有网格。
赞一下 回复此楼
人生得意须尽欢
2楼2016-01-26 10:15:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那索尔

铁虫 (初入文坛)

【答案】应助回帖

你在icem和workbench里网格质量的评判标准是不是不一样啊   没有遇到过这种情况啊   如果不是软件的问题的话建议重新做一下网格   做好几何清理
赞一下 回复此楼
3楼2016-01-30 10:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)
是不是有小几何体没有划分

发自小木虫Android客户端
赞一下 回复此楼
人生得意须尽欢
4楼2016-01-30 10:20:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

m872384296

铜虫 (初入文坛)
楼主问题解决了吗，我也遇到同样的问题，抓狂中。。。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2017-12-08 13:38:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

m872384296

铜虫 (初入文坛)
楼主问题解决了吗，我也遇到同样的问题，抓狂中。。。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2017-12-08 13:38:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liumwing

木虫 (小有名气)
这个网格质量差啊

发自小木虫Android客户端
赞一下 回复此楼
努力提高
7楼2021-03-17 08:58:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liumwing

木虫 (小有名气)
小于0.5的比例不要超过20%

发自小木虫Android客户端
赞一下 回复此楼
努力提高
8楼2021-03-17 08:59:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
