小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 请教fluent vof关于负压抽水的边界条件设置
北京石油化工学院2026年研究生招生接收调剂公告
71/1返回列表
查看: 2161  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

柠檬静

新虫 (初入文坛)

[求助] 请教fluent vof关于负压抽水的边界条件设置 已有3人参与

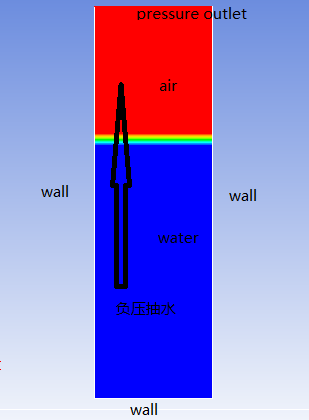

请教各位高手，用vof做如图这种负压抽水的边界条件怎么设置啊？ 仅有一个出口我选择pressure outle 设置0.8bar的出口压力（参考压力位1bar）计算之前patch了一下所有计算域压力为1bar。但是计算结果不合理，计算几步就出现空气倒流回瓶内，往外抽气呢怎么可能倒流呢?? 请赐教~

请教fluent vof关于负压抽水的边界条件设置
回复此楼

» 猜你喜欢
1楼 2016-01-25 19:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
柠檬静: 金币+5, ★★★很有帮助 2016-01-26 21:29:31
这样是不对的，，，，，建模思想就不对。

按照你现在的做法，上边空气负压就抽水，那水走之后空间谁来填充？估计你有没设置水可压，即使你设置了，这么大的体积变化，除非气化了，不然还是不能填满。

把下部做成入口，给压力（这里是fluent边界条件不好处理的地方——所给压力位总压）。
赞一下(1人) 回复此楼
2楼2016-01-25 20:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬静

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by gyctju at 2016-01-25 20:42:24
这样是不对的，，，，，建模思想就不对。

按照你现在的做法，上边空气负压就抽水，那水走之后空间谁来填充？估计你有没设置水可压，即使你设置了，这么大的体积变化，除非气化了，不然还是不能填满。

把下部做 ...

没设置水可压，只是设置了空气可压，但是实际中会存在这种情况吧，比如一根管子内有积水，我们用嘴不是可以把水吸出来吗？你意思是设置一个pressure inlet 的入口吗？大小为1bar，出口设为0,8bar？
赞一下 回复此楼
3楼2016-01-25 20:58:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一叶Z春秋

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by 柠檬静 at 2016-01-25 20:58:22
没设置水可压，只是设置了空气可压，但是实际中会存在这种情况吧，比如一根管子内有积水，我们用嘴不是可以把水吸出来吗？你意思是设置一个pressure inlet 的入口吗？大小为1bar，出口设为0,8bar？...

楼上的意见很对，，至少要有入口才能保证你的负压一直能抽水，不然你被压很快就和内部压力相等了，如果相等了，，那就不是负压抽水了

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-01-26 08:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (正式写手)
引用回帖:
3楼: Originally posted by 柠檬静 at 2016-01-25 20:58:22
没设置水可压，只是设置了空气可压，但是实际中会存在这种情况吧，比如一根管子内有积水，我们用嘴不是可以把水吸出来吗？你意思是设置一个pressure inlet 的入口吗？大小为1bar，出口设为0,8bar？...

你的类比是不对的，

你现在这么设置，相当于拿一个试管，装半试管的水，把试管口放进嘴里抽气， 英雄，你这样能把水洗出来吗？
赞一下(1人) 回复此楼
5楼2016-01-26 09:56:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬静

新虫 (初入文坛)
明白了，犯傻了，谢谢各位

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-01-26 09:59:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
模拟之前先得把物理现象吃透
赞一下(2人) 回复此楼
7楼2016-01-26 14:26:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
