[求助] EIS形状奇怪，不知如何解释，望各位朋友帮助已有2人参与

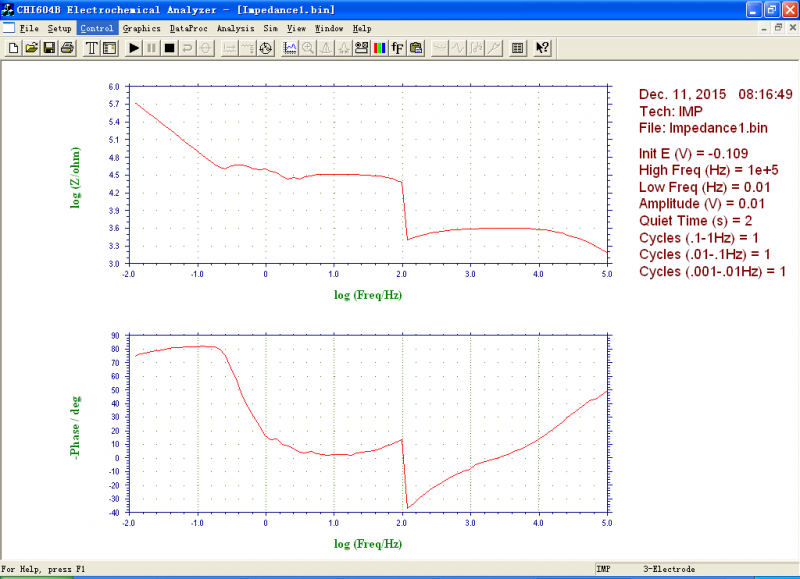

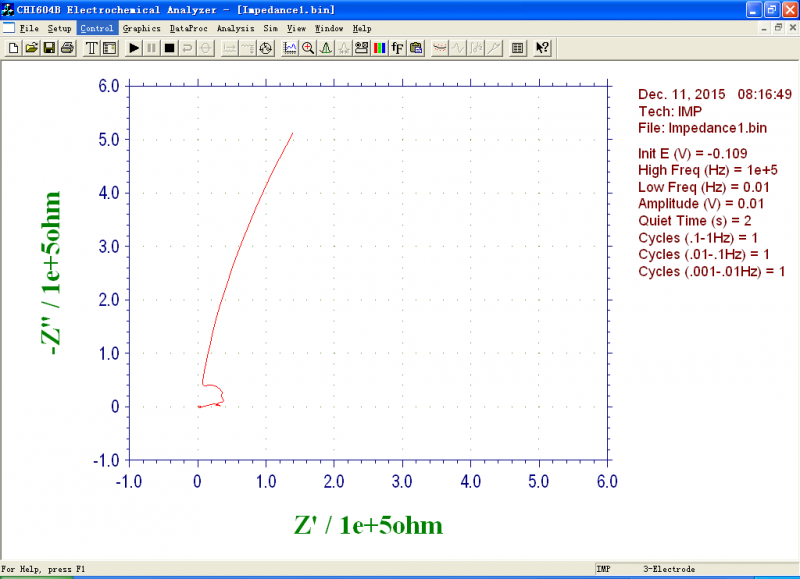

近期在做钛合金在高压实膨润土（利用实验室配制的地下水溶液润湿至不同含水率）环境中的电化学测试，下面是钛合金在55℃以上各温度下均表现出来的EIS谱图，测试电位为开路电位，谱图在100Hz处出现了图形的陡变，但是观察稳态动电位极化曲线并无异常，在前期较低的温度下测试EIS谱图也正常。请各位朋友不吝赐教，谢谢！
EIS形状奇怪，不知如何解释，望各位朋友帮助
EIS形状奇怪，不知如何解释，望各位朋友帮助-1

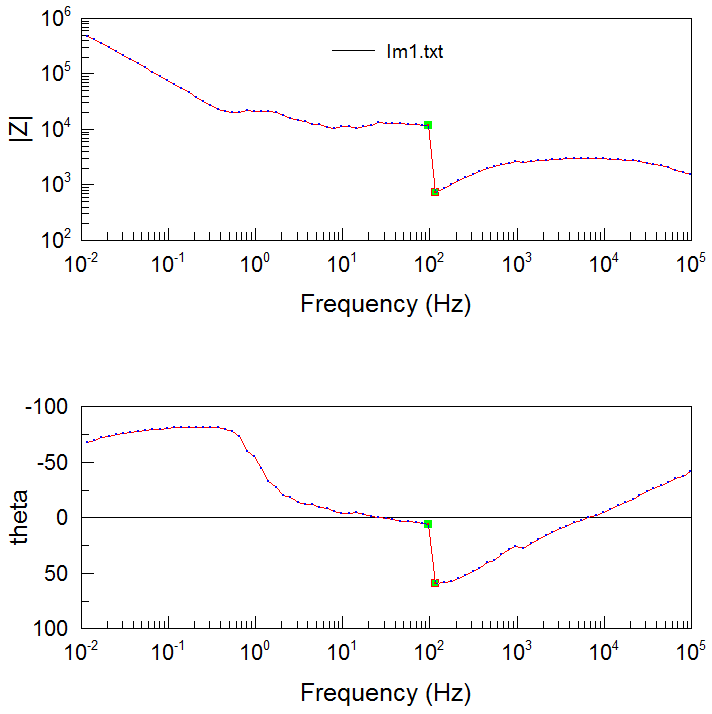

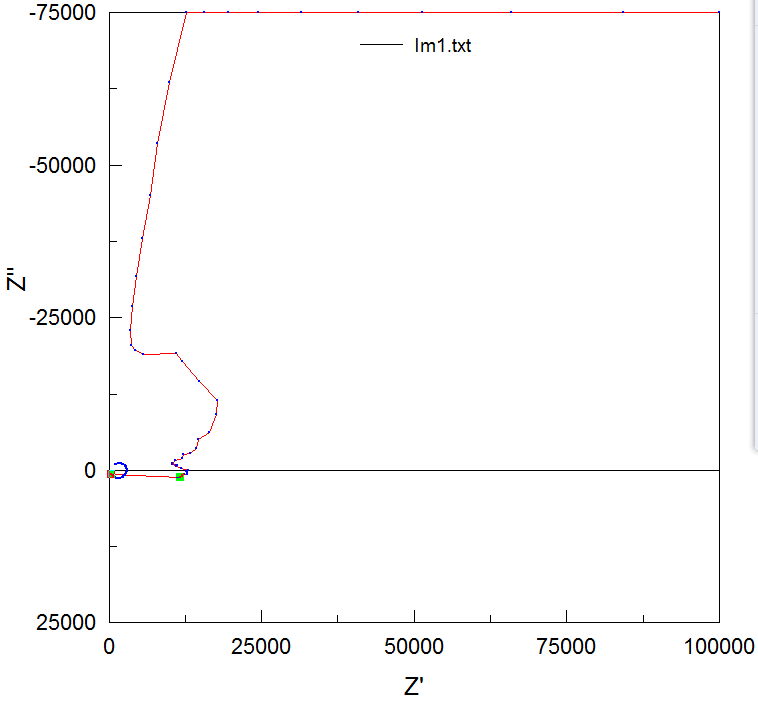

将高频部分放大后，与Bode图相对应如下：
EIS形状奇怪，不知如何解释，望各位朋友帮助-2
EIS形状奇怪，不知如何解释，望各位朋友帮助-3

辛苦各位了！
回复此楼

» 猜你喜欢
1楼2016-01-25 17:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goshen

铁杆木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
阻抗奇形怪状就不用解释了。因为阻抗测量必须满足3个条件。1）稳定，2）线性，3）k-k转换。
也就是说散点是不连续的，不符合基本要求，重新测量。
赞一下 回复此楼
走错一步，满盘皆输
2楼2016-01-26 08:06:27
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cp872168381

木虫 (著名写手)
重新测试一下对比看看

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-01-26 10:44:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianyi2000

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
重复测量至少三次，另外，参数设置是否正确，测试环境也会有影响的
赞一下 回复此楼
4楼2016-01-26 16:57:46
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Missing3

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by goshen at 2016-01-26 08:06:27
阻抗奇形怪状就不用解释了。因为阻抗测量必须满足3个条件。1）稳定，2）线性，3）k-k转换。
也就是说散点是不连续的，不符合基本要求，重新测量。

谢谢您的回答。感觉奇怪的是：这是在逐渐升温的过程中测试的，前面的温度下还表现出正常连续的谱图，可是除温度外其他条件未改变的情况下，试样也未受到其他扰动，测试怎么一下子就不能连续了呢？（这个问题似乎没有什么意义）
赞一下 回复此楼
5楼2016-01-27 21:11:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Missing3

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by cp872168381 at 2016-01-26 10:44:12
重新测试一下对比看看

谢谢，打算放假回来再测试一次
赞一下 回复此楼
6楼2016-01-27 21:11:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Missing3

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lianyi2000 at 2016-01-26 16:57:46
重复测量至少三次，另外，参数设置是否正确，测试环境也会有影响的

放假回来会重新再做的，谢谢！
赞一下 回复此楼
7楼2016-01-27 21:12:45
