[交流] 这个实验装置有什么材料加工比较好呢？

我是想参照这个论文中的装置去做一个类似这样的二维箱体。

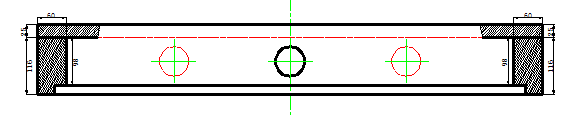

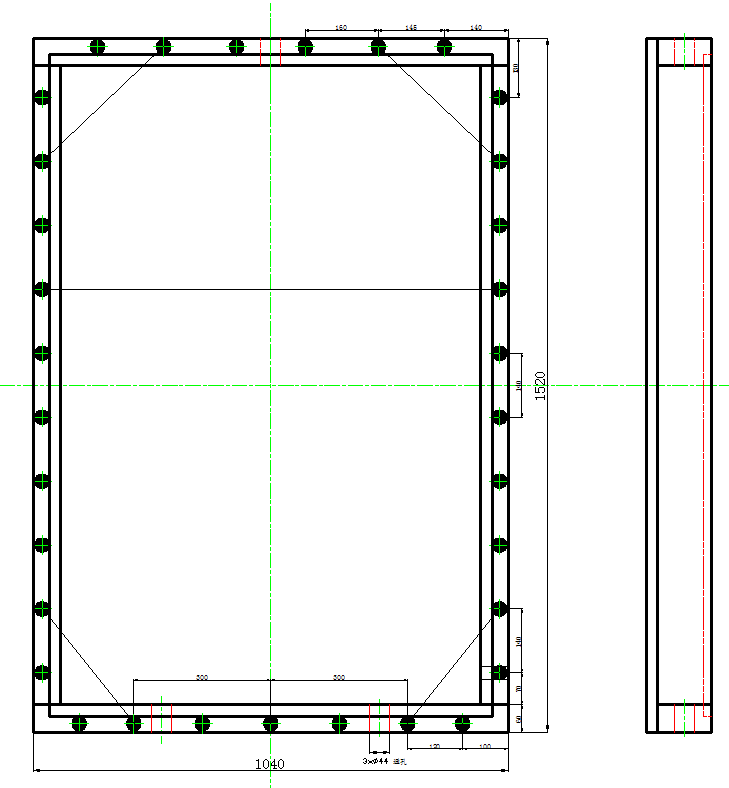

然后是我画的箱体图。
先把箱体加工好了，再弄一个有机玻璃板嵌在前面，然后用螺栓固定起来，箱体是要密封的。
我不知道论文里这个箱体用的什么材料，大家觉得用什么材料比较好比较经济呢？

这个实验装置有什么材料加工比较好呢？





这个实验装置有什么材料加工比较好呢？-1
这个实验装置有什么材料加工比较好呢？-2

[ Last edited by 我最爱老大 on 2016-1-25 at 15:49 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-01-25 12:30:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jim_lin

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果密封性有高要求另说
没有 底部用spcc（冷轧板）2mm 或者3mm都可以，四周10mm的45钢，采用螺纹连接。
最顶层 可以用一块有机玻璃加工放上去 目前采用有机玻璃的用处只限于便于观看到内部结构。
具体的看你这装置干嘛用的 才做进一步的技术要求
赞一下(1人) 回复此楼
simpleisthebest
3楼2016-01-25 14:59:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

陆军大帅

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
2楼2016-01-25 14:27:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csuxtf

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以用镀锌板做，方便便宜，又防锈。
赞一下 回复此楼
栽下梧桐树，引得凤凰来。
4楼2016-01-25 15:18:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
关键看你有没有密封要求。。。
没有密封要求就随便做。。。有密封要求的话就要在有机玻璃板与箱体直接加上密封圈。。。稍微麻烦点。。。
赞一下 回复此楼
5楼2016-01-25 15:44:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shifuqi

禁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
6楼2016-01-25 15:46:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我最爱老大

金虫 (著名写手)
引用回帖:
3楼: Originally posted by jim_lin at 2016-01-25 14:59:08
如果密封性有高要求另说
没有 底部用spcc（冷轧板）2mm 或者3mm都可以，四周10mm的45钢，采用螺纹连接。
最顶层 可以用一块有机玻璃加工放上去 目前采用有机玻璃的用处只限于便于观看到内部结构。
具体的看你这装 ...

恩，箱体是要密封的，然后前面的有机玻璃板可以拆卸下来。
赞一下 回复此楼
7楼2016-01-25 15:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我最爱老大

金虫 (著名写手)
引用回帖:
5楼: Originally posted by kingjinjing at 2016-01-25 15:44:52
关键看你有没有密封要求。。。
没有密封要求就随便做。。。有密封要求的话就要在有机玻璃板与箱体直接加上密封圈。。。稍微麻烦点。。。

对的，要加密封圈密封起来。
赞一下 回复此楼
8楼2016-01-25 15:59:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
那就记得留好密封圈的槽。。。。
赞一下 回复此楼
9楼2016-01-25 16:18:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jim_lin

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by 我最爱老大 at 2016-01-25 15:58:29
恩，箱体是要密封的，然后前面的有机玻璃板可以拆卸下来。...

如果要密封 就不能直接采用螺纹连接，（要么加密封圈，但是考虑到你这装置相对较大，四周都采用密封圈不是很牢靠）要么就是采用焊接，有机玻璃要经常拆下来，就采用密封圈以保证你箱体里的密封性。可以的话 建议四角焊接加强筋。
赞一下 回复此楼
simpleisthebest
10楼2016-01-25 16:18:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
