野狼123151铁杆木虫 (著名写手)
|
[求助]
ANSYS求大神解答 已有1人参与
|
|

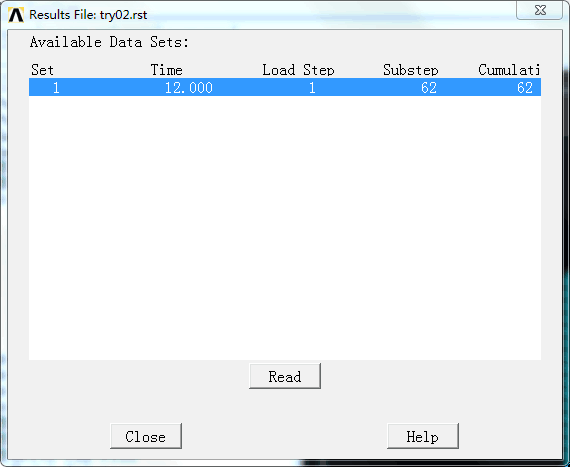

我在算一个3维隧道的开挖模拟，1、请问模拟3维隧道开挖时需要考虑应力释放？我参考了一些书籍都没有看到ANSYS在做3维隧道开挖时考虑了应力释放的；2、我参考了李围那本隧道及地下工程ANSYS实例分析的8.3节的例子，我在命令流里面加了一个应力释放的宏，但是计算结果只有最后一步，请问需要修改哪个地方在求解完以后可以查看每一步的结果？才入门，求大神解答，命令流如下： /SOLU *do,ii,3,12,1 time,ii allsel CYCLE=ii-2 *USE,KEVIN1.mac *USE,KEVIN2.mac,0.2 Allsel esel,s,mat,,4 nsle,s nsel,r,loc,z,0.1-(ii-3)*4,-(4.1+(ii-3)*4) esln,r,1 ekill,all allsel esel,s,type,,3 nsle,s nsel,r,loc,z,0.1-(ii-3)*4,-(4.1+(ii-3)*4) esln,r,1 ealive,all nsle,s ddele,all,all allsel esel,s,type,,5 nsle,s nsel,r,loc,z,0.1-(ii-3)*4,-(4.1+(ii-3)*4) esln,r,1 ealive,all nsle,s ddele,all,all allsel esel,s,live nsle,s nsel,invert d,all,all nsel,all esel,all Allsel solve save *enddo 计算完的结果如下：  ~ST$6TUW@EST@U{1~YV0B_P.png |
