mathislhc新虫 (正式写手)
|
[求助]
求助！！ANSYS机翼有限元分析等效应力云图 已有1人参与
|
|

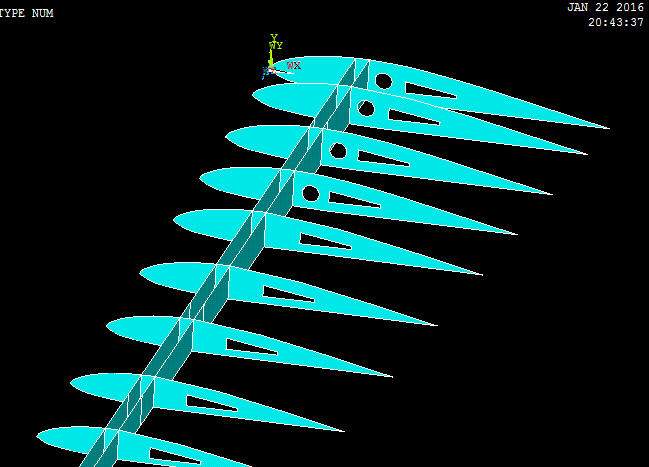

对某轻型机翼做静力分析，单元全是shell181，网格除了肋板自由外都是映射划分。 图1为机翼骨架，包括梁和肋板。 材料是轻木，正交各项异性，常数如下图2所示。 固支约束翼根端面。 载荷施加在下翼面，为均布载荷。 计算出的结果为下图3，为什么云图只在梁的一侧啊？？？把材料常数设为各项同性，如铝合金就没这问题。 对于各项异性材料，单元坐标系怎么设？？？而且木材还有横纹、顺纹、切向、弦向，完全蒙圈了。。。。。。 求大神指点！！！！  图2 轻木材料常数.jpg  图 3应力云图.JPG  图1 骨架.JPG |
