摩羯马1106金虫 (初入文坛)
|
[求助]
ansys中梁单元连接问题
|
|

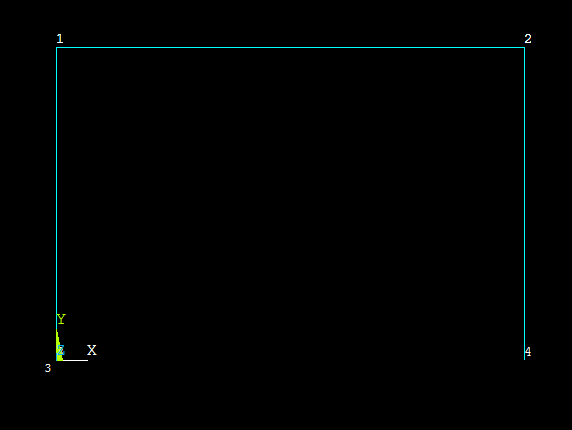

我用的是beam188单元，做了一个龙门架的受力模拟仿真，建立的模型如图1，命令流如下： FINISH /CLEAR /PREP7 ET,1,BEAM188 SECTYPE,1,BEAM,CSOLID,,0 SECOFFSET,CENT SECDATA,0.0147 MP,EX,1,3E11 MP,PRXY,1,0.3 N,1,0,0.96,0 N,2,1.44,0.96,0 N,3,0,0,0 N,4,1.44,0,0 E,1,2 E,1,3 E,2,4 D,3,ALL D,4,ALL F,1,FX,300 SFBEAM,1,2,PRES,41670 FINISH /SOLU SOLVE FINISH /POST1 PLDISP,1 FINISH 最后的结果如图2所示。 我的问题是：梁单元在节点1处和节点2处是铰接在一起的呢还是固结在一起的呢？  图1，模型.png  图2，结果.png |
