[求助] 物理放电 已有1人参与

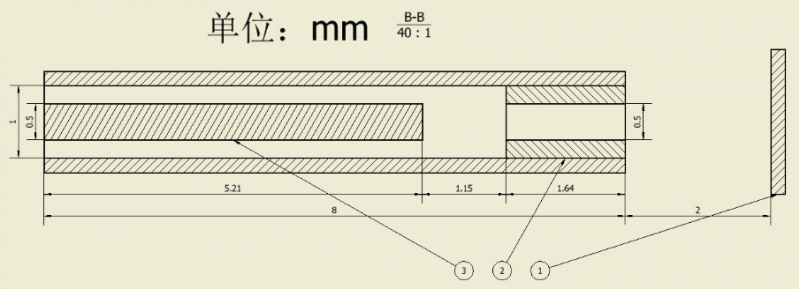

已知某结构尺寸如图:
1——玻璃片
2——阴极
3——阳极
求:在脉冲电压500V、频率13.56MHz、电流1-2mA、氦气流速0.2L/min下,能否放电?如能放电其尾焰长度多少?

物理放电
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cindy丁m

木虫 (著名写手)

2楼2016-01-22 07:58:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夕阳西下

金虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
这个需要计算才能得出结论。
3楼2016-01-22 13:05:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shift5i1

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 夕阳西下 at 2016-01-22 13:05:37
这个需要计算才能得出结论。

请问如何计算呢?方便提供正解?

发自小木虫Android客户端
4楼2016-01-22 23:46:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uvwxmc

金虫 (正式写手)

引用回帖:
3楼: Originally posted by 夕阳西下 at 2016-01-22 13:05:37
这个需要计算才能得出结论。

为啥不是需要‘实验’才能得出结论?!
5楼2016-01-23 07:20:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uvwxmc

金虫 (正式写手)

你没说你的图是管剖面结构,还是是平板,或者其他结构;没有说管壁和阴极是否同材料,是否电气联通;你没说装置用途;没有说氦气压强,没有说温度,没有说氦气气流方向;没说脉冲宽度。总之问题非常欠描述。

不负责评论一下。假设是管剖面结构,气流速度是6m/s,远低于热运动速度,氦气击穿场强比较低,这个你得自己查,假设是1000kV/m,管夹层厚度只有0.25mm,对应电压250V,所以管夹层直接就击穿了;当然气流速度会让击穿路径略增,但是阳极有锐边,又会降低电压要求,你那个1.15mm间隙比0.25间隙大很多,头部的环可能没有用处,玻璃也不知道有什么用。
6楼2016-01-23 07:48:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shift5i1

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by uvwxmc at 2016-01-23 07:48:05
你没说你的图是管剖面结构,还是是平板,或者其他结构;没有说管壁和阴极是否同材料,是否电气联通;你没说装置用途;没有说氦气压强,没有说温度,没有说氦气气流方向;没说脉冲宽度。总之问题非常欠描述。

不负 ...

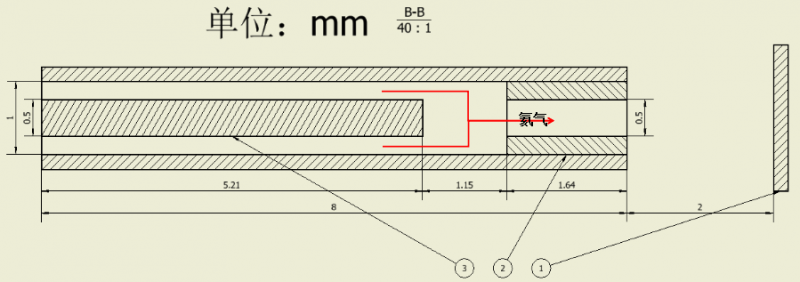

图为管状剖面图,管壁为绝缘材料,阴极为铜片,因为与大气导通,但流速不大,所以氦气压强应该是稍高于1个大气压,脉冲频率13.56MHz。
物理放电-1

7楼2016-01-24 11:32:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
