| 查看: 707 | 回复: 1 | ||
南航潜行者至尊木虫 (著名写手)
|
[求助]
钛合金热轧问题求教 已有1人参与
|

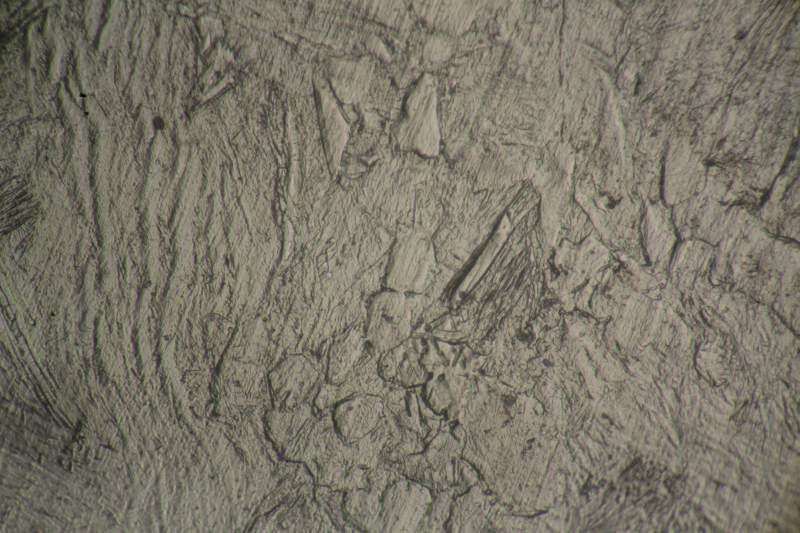

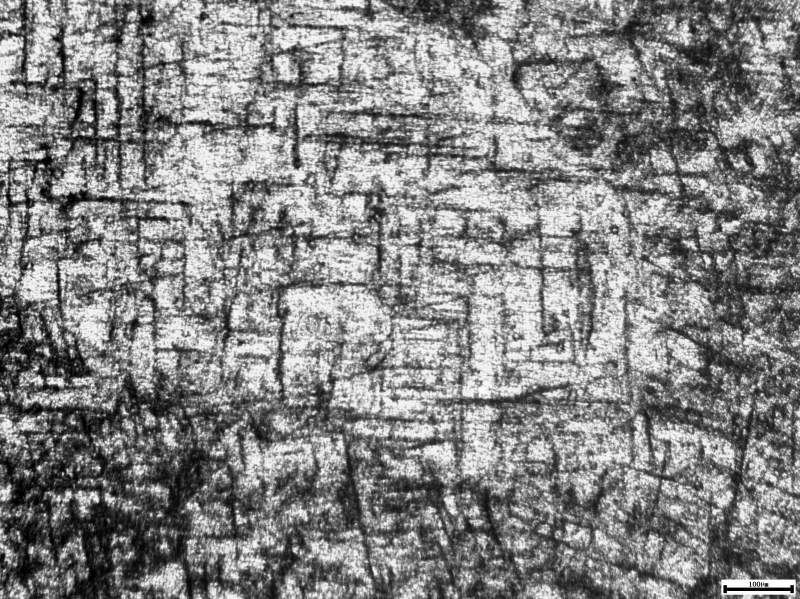

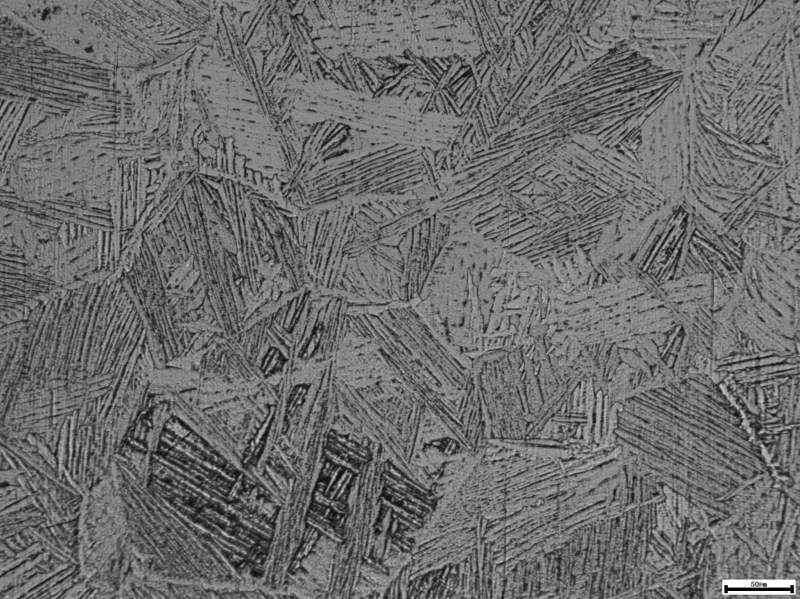

如图，钛锆合金的β转变点为870℃，一火轧制为β相区（950℃）轧制后空冷，经过一火轧制后，板材在α相区（850℃）进行二火轧制后空冷，XRD显示一火及二火轧制后的相皆为α相，其原始铸态组织，一火轧制空冷组织，二火轧制空冷组织分别如图所示。想问：一火轧制组织中的等轴β晶粒是高温动态再结晶后的β晶粒吗？二火轧制组织是不是表明动态再结晶不完全？该如何改进工艺？ α相区（850℃）轧制 空冷.jpg  β相区（950℃）轧制 空冷.jpg  铸态.jpg |
回复此楼» 猜你喜欢
化学求调剂
已经有5人回复
-
一志愿中国石油大学（华东） 本科齐鲁工业大学
已经有3人回复
-
332求调剂
已经有4人回复
-
265求调剂
已经有9人回复
-
328求调剂，英语六级551，有科研经历
已经有8人回复
-
求调剂
已经有3人回复
-
278求调剂
已经有6人回复
-
307求调剂
已经有10人回复
-
279分求调剂 一志愿211
已经有12人回复
-
297求调剂
已经有9人回复
|
本帖内容被屏蔽 |
2楼2018-08-07 10:49:48
