[交流] CAD绘图求教 已有2人参与

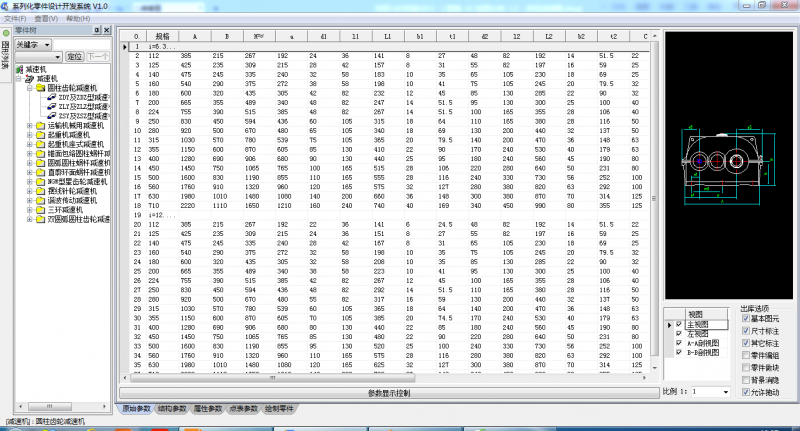

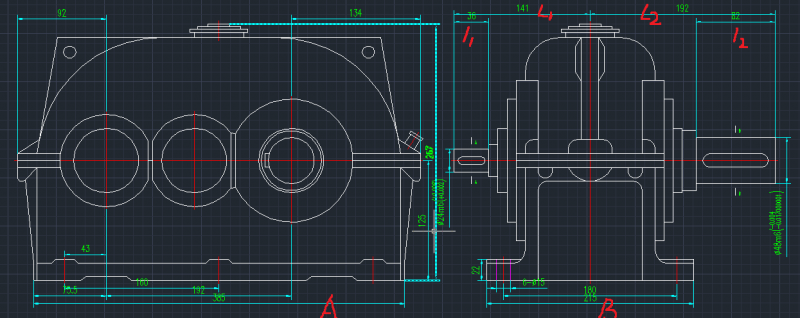

最近在做课程设计，遇到点问题。各位大神有用过浩辰或者天河的吗？在画2级减速器的装配图时上面的参数看不懂，虽然设计说明书已经弄好，但是不知道怎么填啊？直接上图了，请大神告知这些字母分别对应什么参数，不胜感激。http://muchongimg.xmcimg.com/data/bcs/2016/0121/bw186h3558315_1453354589_133.png

CAD绘图求教


CAD绘图求教-1
回复此楼

» 猜你喜欢
1楼 2016-01-21 13:39:22
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

jim_lin

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
就是 减速器的安装尺寸 长宽高。以及轴端尺寸 输入端到中心的尺寸和输出端到中心的尺寸
以及两轴的心间距  这个其实是要标注一下公差的。

同志要联系一下实际，读懂图纸。。不是很复杂的东西
赞一下(1人) 回复此楼
simpleisthebest
2楼2016-01-21 14:07:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

宋孝炳

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼上说的很多，你果然很菜。
赞一下 回复此楼
3楼2016-01-22 11:37:23
