应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 为什么PVDF与super p li或者乙炔碳黑混合不均匀？总是有颗粒感
241/3返回列表123下一页
查看: 4206  |  回复: 23
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

外面有风

木虫 (正式写手)

[求助] 为什么PVDF与super p li或者乙炔碳黑混合不均匀？总是有颗粒感 已有7人参与

我先把PVDF溶于NMP后，用研钵研磨均匀（约0.5h）再向其中加入乙炔碳黑，再磨0.5h，结果PVDF总是自己粘自己，根本就涂不成膜。我再继续研磨也还是这样，请问这是怎么回事啊？涂的膜像图片中的。另外我的PVDF与碳黑质量比为1:1.

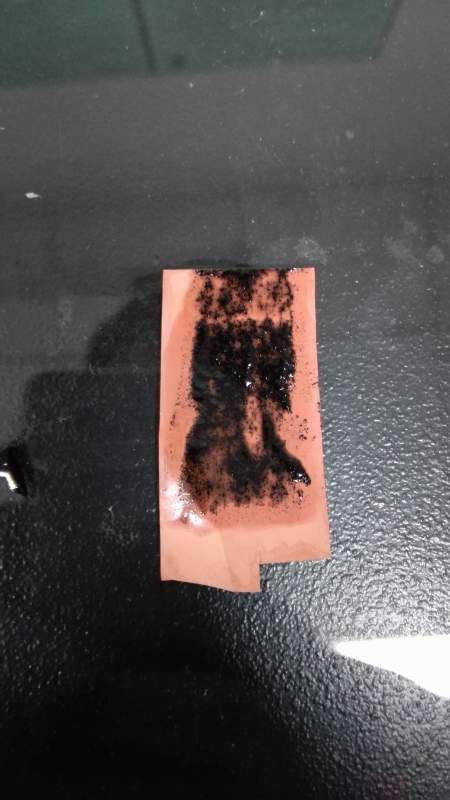

为什么PVDF与super p li或者乙炔碳黑混合不均匀？总是有颗粒感


为什么PVDF与super p li或者乙炔碳黑混合不均匀？总是有颗粒感-1
回复此楼

» 收录本帖的淘帖专辑推荐

Li-Ion Battery

» 猜你喜欢
明天再说明天的吧，今天过好就不怕
1楼 2016-01-21 08:13:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tanglianxing

木虫 (著名写手)

锂电材料“砖家”

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
外面有风: 金币+10, ★★★很有帮助 2016-01-22 08:13:36
这种状态主要有两个原因：1、PVDF在研磨过程中吸水团聚；2、SP等未分散均匀；解决方法：
如果可以建议最好不要使用研磨的方式进行配料，可以使用NMP磁力搅拌溶解PVDF，然后在加入SP搅拌混合，整个过程需要严格控制水分和环境湿度！
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

外面有风
“砖家”到处有，中国特别多。
3楼2016-01-21 08:37:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tanglianxing

木虫 (著名写手)

锂电材料“砖家”
引用回帖:
8楼: Originally posted by 外面有风 at 2016-01-22 08:13:19
可是我在PVDF中只加SiO颗粒，用NMP溶解，同样的环境湿度和温度，也还能成膜的呀，只是一加乙炔黑，加到15mg后就明显有颗粒感，但是乙炔黑量少了还可以，只是达不到8:1：1的要求了。（料：PVDF：乙炔黑）...

SP比表面积60多，非常容易吸水，添加量越多吸水越快。并且使用研磨方式也不能很好的分散，所以我仍然建议你使用搅拌的方式进行混合！或者如果要使用磨的方式的话，你可以考虑使用球磨机，但是这样需要的样品量就会比较多了.
赞一下(2人) 回复此楼
“砖家”到处有，中国特别多。
9楼2016-01-22 10:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

louderbe

版主 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
外面有风: 金币+10, ★★★很有帮助 2016-01-22 08:13:52
乙炔黑不成膜，这个实验我也做过，多次调整比例均不成膜，lz如果真的想试试，还是用nmp把pvdf溶了，在磁力搅拌混合乙炔黑吧。
赞一下(1人) 回复此楼
it'sjustagame
4楼2016-01-21 08:48:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1300915

新虫 (正式写手)
说说我原来的步骤：先将PVDF称量好放入小称量瓶 然后再将称量好的材料和乙炔黑混合研磨（研磨的时候加酒精可以分散的更好 酒精会很快自动蒸发完） 然后倒入已经装有PVDF的小称量瓶 这时候放入转子 滴入适量NMP 磁力搅拌4小时左右  再涂片
仅供参考

发自小木虫IOS客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

外面有风
18楼2016-01-23 21:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drink415

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
外面有风: 金币+5, ★★★很有帮助 2016-04-01 14:50:34
LZ用PVDF涂膜的工艺是啥样的？我的是90度涂，完了之后保持半小时，然后真空抽溶剂，再退火，但制备的膜很软，容易褶皱，没有热压的膜强度高。
PS：建议楼主把PVDF溶到有机溶剂里面然后乙炔黑也超声分散到同样的溶剂里面然后两个混到一起超声之后再去涂膜。
赞一下(1人) 回复此楼
21楼2016-03-31 16:31:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hanpeii

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
吸潮了，应该是。或者是你nmp太少。研钵搅拌pvdf要一直烘干的。很麻烦，你做什么材料？用水系粘结剂如CMC,SA，可以。也可用称量瓶搅拌，加个盖子，可以缓解

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-01-21 08:24:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shifuqi

禁虫 (正式写手)
★ ★ ★ ★ ★
感谢参与，应助指数 +1
外面有风: 金币+5 2016-01-22 08:14:47
本帖内容被屏蔽
5楼2016-01-21 09:04:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外面有风

木虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by tanglianxing at 2016-01-21 08:37:16
这种状态主要有两个原因：1、PVDF在研磨过程中吸水团聚；2、SP等未分散均匀；解决方法：
如果可以建议最好不要使用研磨的方式进行配料，可以使用NMP磁力搅拌溶解PVDF，然后在加入SP搅拌混合，整个过程需要严格控制 ...

好的，很好的意见，谢谢！
赞一下 回复此楼
明天再说明天的吧，今天过好就不怕
6楼2016-01-22 08:06:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外面有风

木虫 (正式写手)
引用回帖:
4楼: Originally posted by louderbe at 2016-01-21 08:48:19
乙炔黑不成膜，这个实验我也做过，多次调整比例均不成膜，lz如果真的想试试，还是用nmp把pvdf溶了，在磁力搅拌混合乙炔黑吧。

我就是用NMP溶了PVDF，再加乙炔黑的，但是乙炔黑加进去后，浆料就自己内部粘结，不跟铜箔粘结了。
赞一下 回复此楼
明天再说明天的吧，今天过好就不怕
7楼2016-01-22 08:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

外面有风

木虫 (正式写手)
引用回帖:
3楼: Originally posted by tanglianxing at 2016-01-21 08:37:16
这种状态主要有两个原因：1、PVDF在研磨过程中吸水团聚；2、SP等未分散均匀；解决方法：
如果可以建议最好不要使用研磨的方式进行配料，可以使用NMP磁力搅拌溶解PVDF，然后在加入SP搅拌混合，整个过程需要严格控制 ...

可是我在PVDF中只加SiO颗粒，用NMP溶解，同样的环境湿度和温度，也还能成膜的呀，只是一加乙炔黑，加到15mg后就明显有颗粒感，但是乙炔黑量少了还可以，只是达不到8:1：1的要求了。（料：PVDF：乙炔黑）
赞一下 回复此楼
明天再说明天的吧，今天过好就不怕
8楼2016-01-22 08:13:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

年初一

木虫 (正式写手)
什么样的铜薄?如果的锂电用的注意有正反面之别，就是说两面粗糟度不同，界面张力也不同，会给你感觉涂在玻璃片上的感觉，不行要做表面处理的

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-01-22 19:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 外面有风 的主题更新
241/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 Ocx3OKOzGU4q 2026-08-04 5/250 2026-08-04 13:31 by jzdxtiUmJ6PL
[找工作] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4 Ocx3OKOzGU4q 2026-08-03 7/350 2026-08-04 13:22 by jzdxtiUmJ6PL
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 8/400 2026-08-04 13:15 by jzdxtiUmJ6PL
[公派出国] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 8/400 2026-08-04 13:15 by jzdxtiUmJ6PL
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 6/300 2026-08-04 11:34 by MWRYsWbJw4DE
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 4/200 2026-08-04 11:26 by MWRYsWbJw4DE
[基金申请] 面上提前没消息，有中的吗 +14 archvillain 2026-08-02 17/850 2026-08-04 09:46 by archvillain
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 f1dmPx051StA 2026-08-03 7/350 2026-08-04 09:31 by v1TJC4qJauAB
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5 cu9Nq1xK233Z 2026-08-03 10/500 2026-08-04 09:15 by v1TJC4qJauAB
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 10/500 2026-08-04 08:05 by 88817753
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 07:37 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 cu9Nq1xK233Z 2026-08-03 13/650 2026-08-04 07:30 by k7OM8YghWbkC
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[基金申请] 2026年国自然面上资助率 +16 布布和一二 2026-07-30 22/1100 2026-08-03 09:20 by gy116024
[基金申请] 微信指数没变化，科研之友没阅读 +15 wangze12014 2026-07-28 19/950 2026-08-02 20:05 by 蔡棒棒菂
[考博] 2027年申博 50+3 射雕英雄胜 2026-07-30 3/150 2026-08-02 09:36 by lfy8008
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
信息提示
关闭
请填处理意见
关闭
