[求助] AI处理EPS文件，外行不太懂，想请教一下 已有1人参与

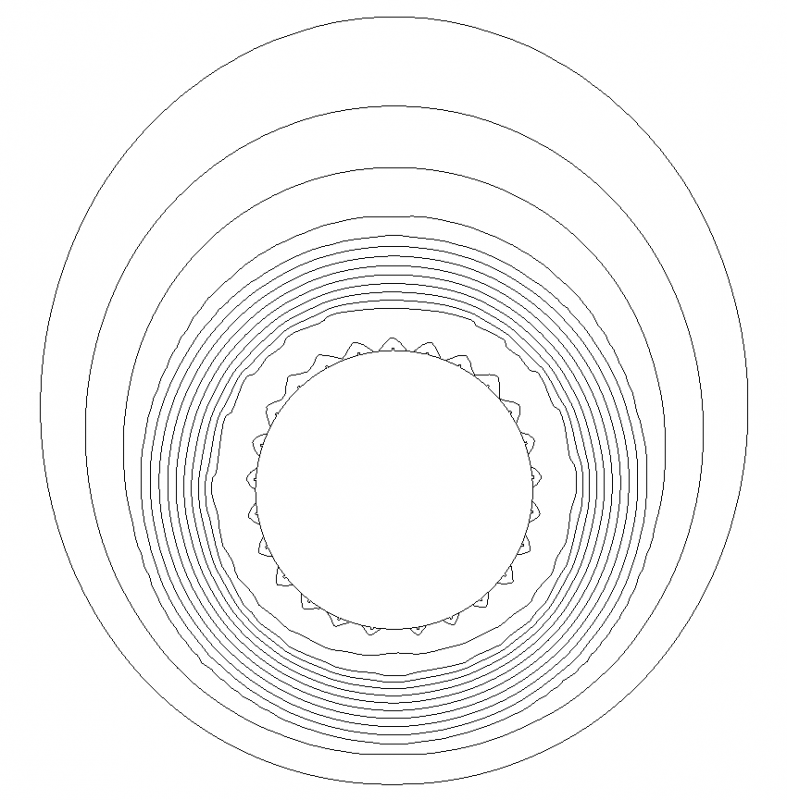

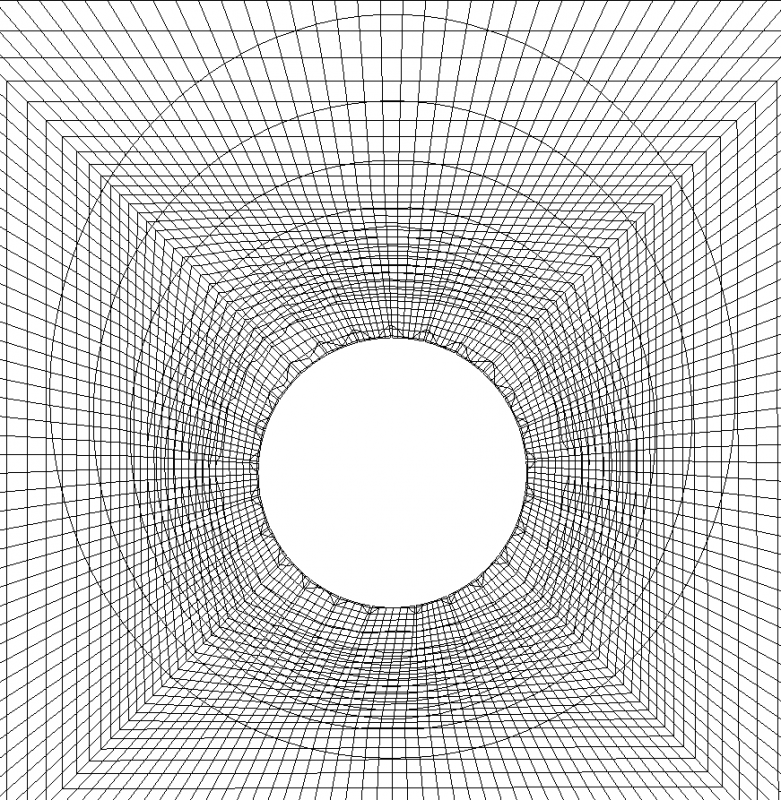

图1（等值线）是TECplot处理得到的等值线图，图2（网格）是带网格的等值线图

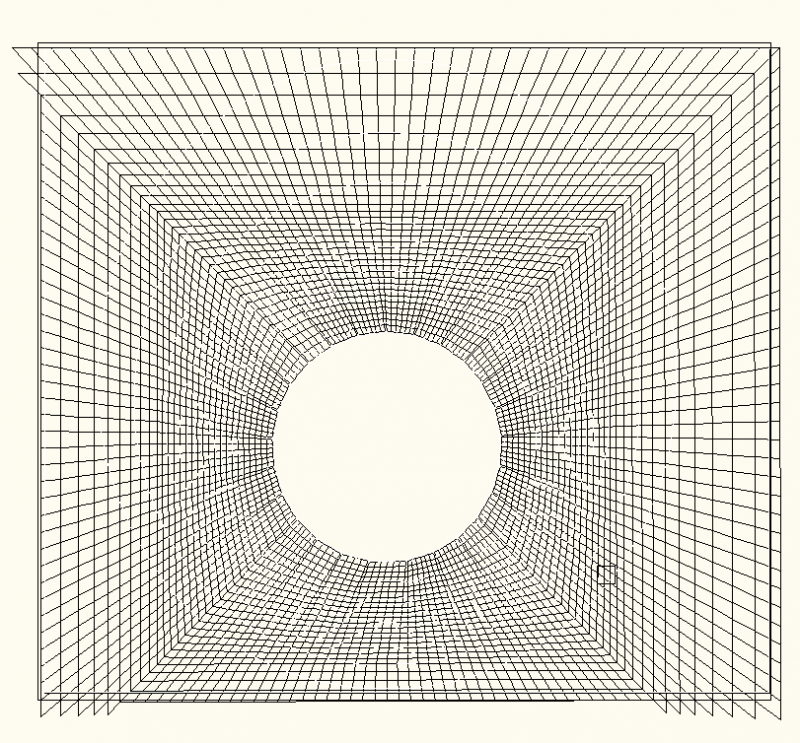

我想计算出等值线包围的面积，直接在Tecplot里无法计算，所以导出了eps矢量图文件，想用AI存成dwg，在cad里计算面积，可是AI打开eps文件后网格不会处理掉，导入cad中结果如图3（cad）
请教一下大神，该怎么处理，谢谢

AI处理EPS文件，外行不太懂，想请教一下


AI处理EPS文件，外行不太懂，想请教一下-1


AI处理EPS文件，外行不太懂，想请教一下-2
回复此楼

» 猜你喜欢
加油吧~~
1楼 2016-01-20 17:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ju5200

木虫 (正式写手)
那为什么不在AI或 CAD手动删除这些网格呢？

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2016-01-20 19:53:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳123阳123

至尊木虫 (著名写手)
引用回帖:
2楼: Originally posted by ju5200 at 2016-01-20 19:53:19
那为什么不在AI或 CAD手动删除这些网格呢？

图的顺序有点乱了，以前没用过AI，不知道怎么处理，直接转存成dwg后等值线看不到，然后网格是一个整体，一删除就都没了
赞一下 回复此楼
加油吧~~
3楼2016-01-20 20:24:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ju5200

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 阳123阳123 at 2016-01-20 20:24:52
图的顺序有点乱了，以前没用过AI，不知道怎么处理，直接转存成dwg后等值线看不到，然后网格是一个整体，一删除就都没了...

了解一下 CAD 分解或者打断命令  分解快捷键X
赞一下 回复此楼
4楼2016-01-20 21:36:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zeroone

铁杆木虫 (正式写手)

二七十四行诗

【答案】应助回帖

感谢参与，应助指数 +1
用Matlab不行吗？
赞一下 回复此楼
5楼2016-01-22 10:52:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳123阳123

至尊木虫 (著名写手)
引用回帖:
4楼: Originally posted by ju5200 at 2016-01-20 21:36:55
了解一下 CAD 分解或者打断命令  分解快捷键X...

恩，谢谢
回复此楼
加油吧~~
6楼2016-01-22 14:45:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳123阳123

至尊木虫 (著名写手)
以自己解决，谢谢帮助
赞一下 回复此楼
加油吧~~
7楼2016-01-22 14:46:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangpeng_hn

银虫 (小有名气)
请问楼主怎么解决的，我也想计算等值线间的面积，不知道如何下手
赞一下 回复此楼
8楼2016-11-14 14:33:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳123阳123

至尊木虫 (著名写手)
引用回帖:
8楼: Originally posted by yangpeng_hn at 2016-11-14 14:33:50
请问楼主怎么解决的，我也想计算等值线间的面积，不知道如何下手

第一步，tecplot先绘制等值线云图，然后data→extract→contour lines→creat a separate zone for each contour level
第二步，绘制xyline→mapping style→map show选择等值线类型→zone依次选择等值线
第三步，导出eps文件
第四步，将eps文件另存为dwg，我用的是Adobe Illustrator
第五步，cad导入后是一个整体，炸开后，等值线变成很零碎的小线段，用pe命令→多条M→合并J，将等值线合并成曲线，填充求面积

如果想求等值线长度的话，可以直接在tecplot里完成
第一步完成后，analyze→perform integration→type选择length/area/volume→zone选择要求长度的等值线即可
貌似tecplot也可以求面积，但是能力有限，还没弄明白怎么操作
赞一下 回复此楼
加油吧~~
9楼2016-12-02 11:40:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
