[求助] 圆柱体的散热问题已有3人参与

有一根铝合金材质的圆柱体，给圆柱一端表面P=1W的加热功率，观察圆柱体内部的温度变化。请问应该怎样设置边界条件?我只知道能够对端面施加一个温度值，不知道怎么样去加一个热功率，新手小白一个，求大家能帮忙。

圆柱体的散热问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2016-01-20 12:41:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
根据边界条件转化
赞一下 回复此楼
2楼2016-01-20 16:02:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱在西元前12

铜虫 (著名写手)
引用回帖:
2楼: Originally posted by 小七工作室1 at 2016-01-20 16:02:23
根据边界条件转化

怎么样转化，能说详细点吗？
赞一下 回复此楼
3楼2016-01-20 19:19:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

双叶池边

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
爱在西元前12: 金币+10 2016-01-20 21:17:43
圆柱一端施加的功率是1W,计算出圆柱一端的面积A，功率1W除以面积A，就是热流密度。
因此，选择热流边界，值为1/A即可。
赞一下 回复此楼
4楼2016-01-20 20:27:50
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱在西元前12

铜虫 (著名写手)
引用回帖:
4楼: Originally posted by 双叶池边 at 2016-01-20 20:27:50
圆柱一端施加的功率是1W,计算出圆柱一端的面积A，功率1W除以面积A，就是热流密度。
因此，选择热流边界，值为1/A即可。

边界条件把圆柱的两端面和圆柱面都设置为WALL，然后给一个端面的热流密度赋值，这样对吗？为什么最后算出来的温度是恒定的

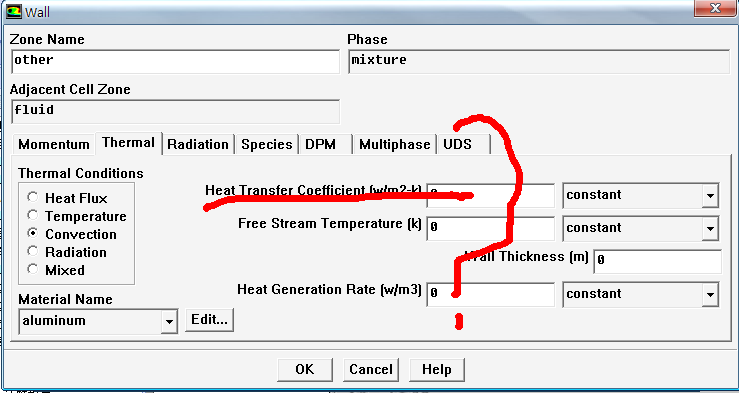

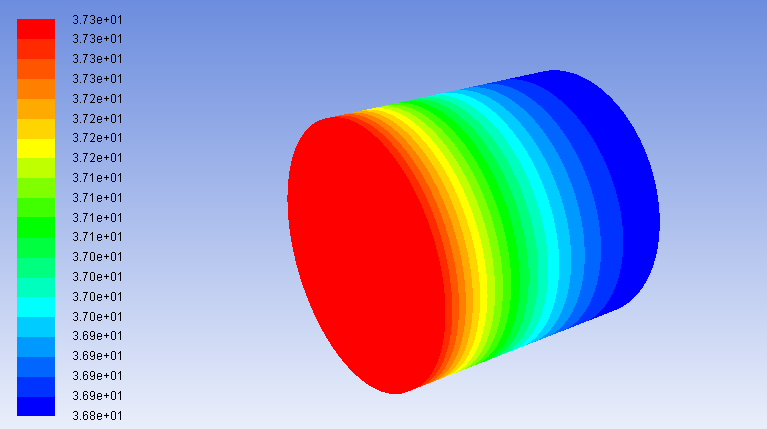

圆柱体的散热问题-1

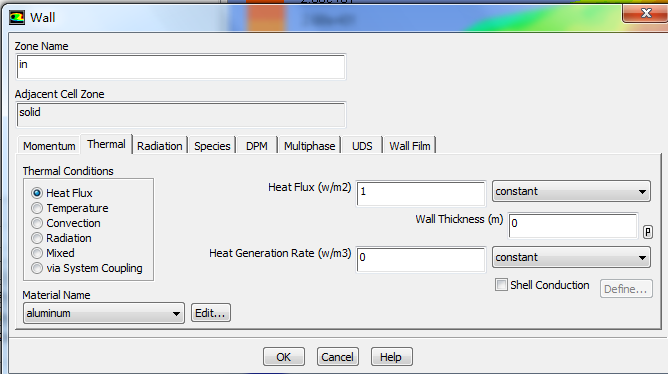

圆柱体的散热问题-2
赞一下 回复此楼
5楼2016-01-20 22:37:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

双叶池边

银虫 (小有名气)

【答案】应助回帖

三个边界的边界条件中，一端是热流密度，你输入的值应该是功率（单位是W，数值是1），该项是热流密度（W/m^2，数值是1/A），而不是功率，请分辨清楚。
另外两个边界是啥？
如果另外一端是温度边界，柱面绝热，就会出现上面类似等温的现象，因为1W/m^2的热流密度太小了。
赞一下 回复此楼
6楼2016-01-20 23:38:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenqu

铁杆木虫 (职业作家)

酷酷文曲
会出现一维温度分布

发自小木虫Android客户端
赞一下 回复此楼
不羁年华
7楼2016-01-20 23:51:38
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱在西元前12

铜虫 (著名写手)
引用回帖:
6楼: Originally posted by 双叶池边 at 2016-01-20 23:38:38
三个边界的边界条件中，一端是热流密度，你输入的值应该是功率（单位是W，数值是1），该项是热流密度（W/m^2，数值是1/A），而不是功率，请分辨清楚。
另外两个边界是啥？
如果另外一端是温度边界，柱面绝热，就会 ...

三个边界都选的是WALL，但只对其中一个边界施加热流密度，我又把热流密度的值稍微调大了一点，比之前的结果好了很多。

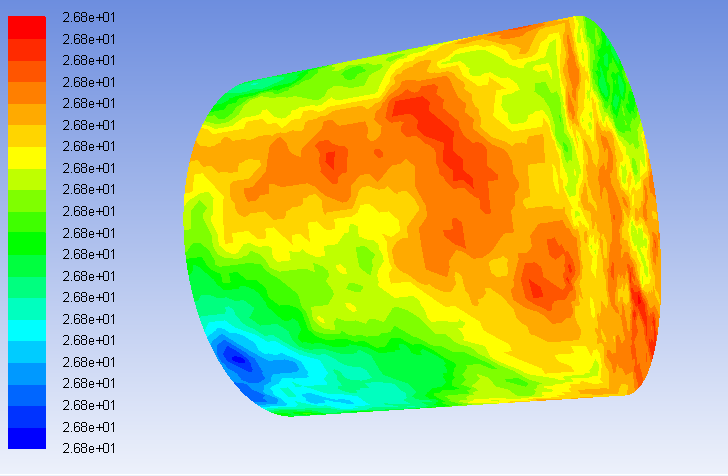

圆柱体的散热问题-3
赞一下 回复此楼
8楼2016-01-21 09:06:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Minaya_ying

新虫 (初入文坛)
这应该是瞬态的吧
赞一下 回复此楼
9楼2016-01-21 10:40:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱在西元前12

铜虫 (著名写手)
引用回帖:
9楼: Originally posted by Minaya_ying at 2016-01-21 10:40:15
这应该是瞬态的吧

按稳态来算的，可选择步长。
赞一下 回复此楼
10楼2016-01-21 10:56:38
