[求助]
帮忙分析下三种材料的CP图，CV图，可以看出相互之间的电容大小吗？ 已有1人参与
|
||
|

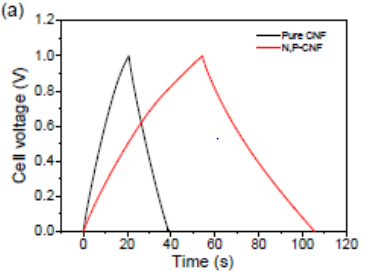

对称两电极体系下，测超级电容器的电化学性能，材料为杂原子处理过的碳纳米纤维，电解液是2M硫酸，电压范围0-1V，CP为1A/g下，CV为0.1V/s 根据cp算比电容的公式中，材料的比电容值与放电时间对应，我的材料（红和蓝）在接近于0V处，有两个出现了小平台（本人不是专业电化学出生，所以这个不懂，看虫友们有的说是出现平台是发生了水解？），这样如果算放电时间，黑、红、蓝的电容器质量比电容分别为55、96.08和102.78 F/g（黑色材料自己做的效果和文献中的电容接近，没有平台），那其他两种这样会不会算多？如果多的话，是可以近似还是实验数据不正确？  根据CV曲线，1A/g下，黑、红、蓝电容器的比电容分别为15.5、31.14和30.86 F/g，（看文献，CV和CP之间的电容值关系好像没有确定的关系，但是可以看出去趋）。 CP和CV出现的电容大小趋势不一样可能是材料质量上的差异（如，虽然单电极是2mg，但实际可能偏大或者偏小）。 我的CV和CP计算方式为：两电极体系CV中，电容器电容=积分面积/（2*扫描速度*电势差*电容器总的活性物质），单电极电容=2*积分面积/（扫描速度*电势差*电容器总活性物质）；三电极体系中，单电极电容=积分面积/（2*扫描速度*电势差*单电极上活性物质质量）；两电极中测CP放电时，设置电流大小时，想要测1A/g下的电流密度，因为每个电极上的活性物质质量为2mg，那么我设置的电流大小是2mA，出来的CP曲线后，再根据公式C=I*△t/m*△V，此时I就是2mA,m为2mg，△V是1，所以1A/g下的电容值与放电时间一致。 我有问题的地方，请虫友们批评指正，主要是想要解决电容大小的问题（根据CP曲线，可以可以那样判断，特指平台的问题）  图片1.png  图片2.png |
回复此楼» 猜你喜欢
Ni元素XPS分析
已经有1人回复
-
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）
已经有3人回复
-
物理化学论文润色/翻译怎么收费?
已经有288人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
求一份origin2019以上版本的origin软件压缩包
已经有1人回复
-
电化学基础知识与资源网站
已经有3人回复
-
中国科大电池方向任晓迪课题组招收2026级博士生-电解液/电池安全性/人工智能方向
已经有19人回复
-
26年秋季博士申请
已经有0人回复
-
推荐给英语教学者的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》
已经有39人回复
-
推荐给教师的一本单词书《金鱼单词讲义：从26个拉丁字母到106万个英语单词》
已经有24人回复
» 本主题相关商家推荐: (我也要在这里推广)
cp872168381
木虫 (著名写手)
- 应助: 2 (幼儿园)
- 金币: 4173.4
- 散金: 1000
- 红花: 20
- 帖子: 1333
- 在线: 118小时
- 虫号: 1893341
- 注册: 2012-07-15
- 性别: GG
- 专业: 无机非金属材料
11楼2016-01-26 18:12:09
2楼2016-01-20 13:03:04
wangdew690
木虫 (小有名气)
- 应助: 18 (小学生)
- 金币: 4192.7
- 散金: 871
- 红花: 2
- 帖子: 260
- 在线: 221.8小时
- 虫号: 535345
- 注册: 2008-03-29
- 性别: GG
- 专业: 无机材料化学
【答案】应助回帖
感谢参与，应助指数 +1
|
电容器么装好，极化太严重了，处理后的曲线扭曲严重，建议看看这个帖子 http://muchong.com/bbs/viewthread.php?tid=9870552&fpage=2 |
3楼2016-01-20 13:30:00
