[求助]
fluent中关于动网格的简单问题 已有2人参与
|

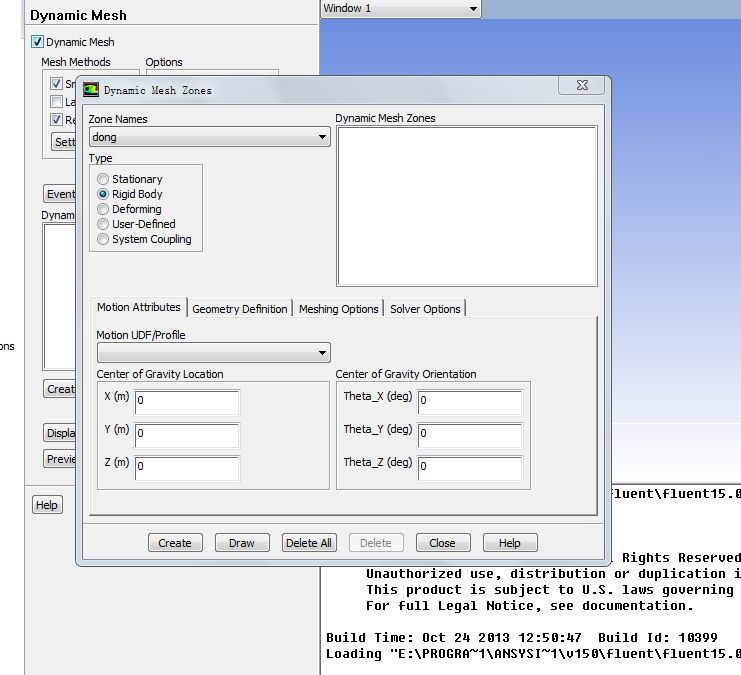

虫友好，遇到一个小小的问题，模型如下图11的一个旋转域，以一定速度的旋转，叶片是流固耦合的，发生的是大变形，不能视为刚体，那么在图22和33中，fluent的Dyamic Zones 中旋转域是该设为rigid body 还是deforming，并用profile程序加驱动；叶轮壁面就设为system coupling嘛，真的比较急用，望大神路过能指点下，不想沉贴  11.png  22.png  33.png |
回复此楼» 猜你喜欢
求调剂
已经有3人回复
-
265求调剂
已经有4人回复
-
085700资源与环境308求调剂
已经有6人回复
-
一志愿吉林大学材料学硕321求调剂
已经有12人回复
-
286分人工智能专业请求调剂愿意跨考！
已经有3人回复
-
329求调剂
已经有5人回复
-
申请回稿延期一个月，编辑同意了。但系统上的时间没变，给编辑又写邮件了，没回复
已经有4人回复
-
材料学硕318求调剂
已经有5人回复
-
一志愿中国海洋大学，生物学，301分，求调剂
已经有6人回复
-
081700化工学硕调剂
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于湍流近壁面处理问题的疑惑，求大神指点！
已经有10人回复
- cfd初学了解
已经有42人回复
- ANSYS14.0
已经有15人回复
- 【讨论】做（计算流体力学和计算传热学）相关的请进
已经有37人回复
haoshuai641
木虫 (正式写手)
- 应助: 128 (高中生)
- 金币: 5346.9
- 红花: 13
- 帖子: 950
- 在线: 174.7小时
- 虫号: 3557109
- 注册: 2014-11-24
- 性别: GG
- 专业: 流体力学
2楼2016-01-19 23:02:11
3楼2016-01-19 23:51:41
【答案】应助回帖
感谢参与，应助指数 +1
|
rig body 是指刚性体运动，它不发生变形deform 是指变形区，网格存在变形。这样子就可以设置了。。祝你好运。 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
4楼2016-01-20 00:15:21
送红花一朵 |
你好，我的变形区应该就是图33的那个耦合面吧，因为固体变形，耦合面的网格也会发生变形，我还需单独再创建个deforming,至于整个旋转域我能设为rigid body 还是设为deforming ,你能再看看嘛，谢谢 发自小木虫IOS客户端 |
5楼2016-01-21 13:46:04
