[求助] Ansys Mechanical中,表达式的变量是怎么来的

我想要作一个机翼偏转过程中的流固耦合分析(FSI)。在 Transient Structural(Ansys) - Mechanical[Ansys Multiphysics]中:
1. 定义了一个约束(Displacement),加载在两个“柱”(黄色部分)上;
2. 在一个“柱”上,定义了一个柱坐标系(y轴为夹角);
3. 在"Details of 'Displacement' "的Defination中,将"Y Component"定义为表达式 = sin(360*time)*1e-3 (以此表示机翼的偏转角速度)。

我想问的问题是一个非常基础的问题:

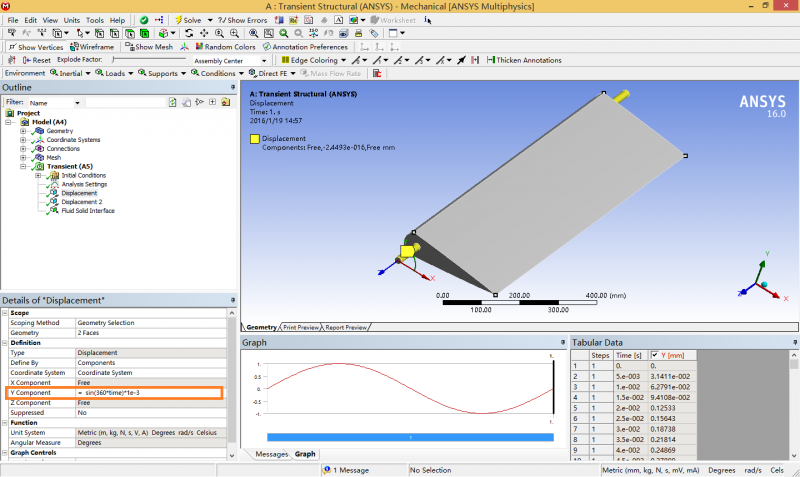

(1)图中颜色标注的方框中,time那个变量是怎么来的?
(2)在Ansys中,好多表达式似乎都用了一些“内置”的变量,这些变量应该是在定义Geometr的过程中自动生成的。我怎么才能找到这些可用的变量,以供我在编写表达式时使用?
(3)“在某个机械部件上施加约束、定义坐标系、定义部件的运动”属于“Ansys/机械”哪方面的知识?我在哪些书籍上可以找到这些知识和技术?

谢谢。

Ansys Mechanical中,表达式的变量是怎么来的
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

somebodykiss

捐助贵宾 (小有名气)

一个可供参考的资料在“Ansys Help Viewer”的“15.5 Quantitative Function List”。在这里列出了可以在CFX-Pre和CFX-Solver中用于定义subroutine(类似于自定义的监测量)的函数。我们看到的“内置”的变量实际上是函数。(“把函数当作变量用”或许是Fortran的pattern)。
2楼2016-01-20 01:14:47
