我想查看结果中的Nu，看网上说需要修改特征长度和温度，如何修改？ 已有2人参与
|

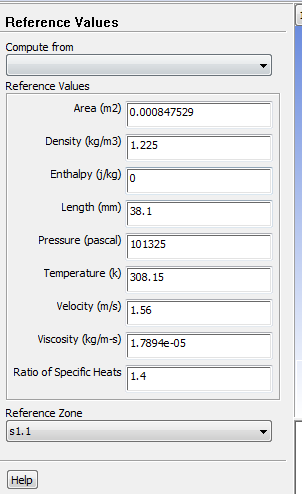

计算已经完全并且收敛，现在需要查看努塞尔数Nu，看其他虫友说需要设置一个特征长度和温度的参考值，特征长度是我的实际长度吗？温度取的是什么温度？这个特征长度是不是计算机自己计算雷诺数的长度？另外同个界面上的compute from 和 reference zone 是否有影响？多谢！ 捕获.PNG |
回复此楼» 猜你喜欢
电子信息270求调剂
已经有3人回复
-
071000生物学，一志愿深圳大学296分，求调剂
已经有11人回复
-
328求调剂
已经有6人回复
-
一志愿西电085401求调剂
已经有3人回复
-
284求调剂
已经有12人回复
-
材料与化工专硕306分找合适调剂
已经有14人回复
-
0854电子信息319求调剂（接受跨专业调剂）
已经有4人回复
-
283分求调剂
已经有12人回复
-
307分材料专业求调剂
已经有8人回复
-
生物工程求调剂
已经有11人回复
老夫子成
金虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 2138.4
- 散金: 72
- 红花: 5
- 帖子: 857
- 在线: 96.7小时
- 虫号: 3477523
- 注册: 2014-10-15
- 专业: 零件加工制造
2楼2016-01-19 10:43:50
zjdycjl2012
新虫 (小有名气)
| 顶 |
3楼2016-01-19 15:26:20
dai26520
专家顾问 (著名写手)
-
专家经验: +219 - 仿真EPI: 1
- 应助: 224 (大学生)
- 金币: 4097
- 散金: 4143
- 红花: 107
- 帖子: 1850
- 在线: 529.6小时
- 虫号: 1619980
- 注册: 2012-02-16
- 专业: 高分子合成化学
- 管辖: 仿真模拟
【答案】应助回帖
感谢参与，应助指数 +1
| https://confluence.cornell.edu/d ... NT+Learning+Modules看看这个里面的层流求解Nu设置 大致就可以明白了 |
4楼2016-01-19 19:13:42
zjdycjl2012
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 780.6
- 散金: 450
- 红花: 4
- 帖子: 283
- 在线: 61.9小时
- 虫号: 4006887
- 注册: 2015-08-05
- 专业: 内流流体力学
5楼2016-01-19 20:45:16
hsyEsperanto
金虫 (正式写手)
- 仿真EPI: 1
- 应助: 59 (初中生)
- 金币: 3632.8
- 红花: 19
- 帖子: 550
- 在线: 216.4小时
- 虫号: 2207333
- 注册: 2012-12-26
- 专业: 光学和光电子材料
【答案】应助回帖
感谢参与，应助指数 +1
|

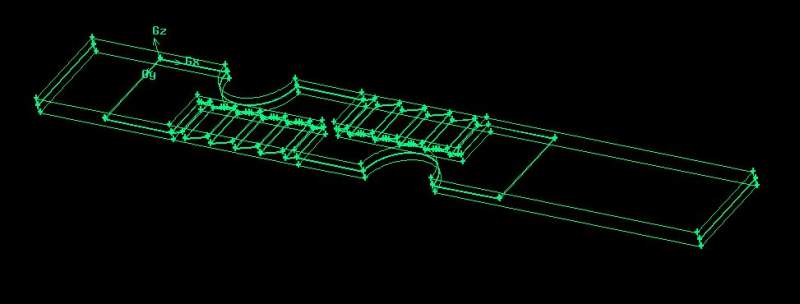

是这样，首先数值软件帮你求出来的是热流量/热流密度，这时需要你给定一个参考温度（比如流体来流温度），与当地壁面温度做差，求出传热系数h。然后需要你给定一个特征长度来计算出努赛尔数（热导率在计算过程中就有了）。特征长度的目的就是为了比较类似结构的流动传热特性。从你给的模型，我猜测你是研究圆柱扰流相关流动换热现象的，那么以圆柱的直径或半径为特征长度比较合适。与别人文献对比时，要注意特征长度选择是否一致，否则需要换算一下，写报告发论文的时候也要写清楚到底是以哪个尺寸为特征长度的。 同理，雷诺数也应该用同一个特征长度。但是还有个概念叫“湍流雷诺数”，是用来表征湍流强度的一个量。其对应特征长度与实际尺寸无关，而是湍流大涡的特征尺寸（一般是Intergral length吧……）。如果其中的涡的行为是你研究的重点，那么可能使用基于湍流特征尺寸的无量纲量比较合适。 Compute from仅仅是通过你所选择的那个面帮你设置参考值，比如你选入口，他就会帮你把参考温度设为入口温度，参考尺寸设为水力直径等等……你可以自己再改的。 题外话：如果你是做圆柱绕流，除非雷诺数很高的情形，不稳定性都比较强，如果不是用LES（肯定不是用DNS吧？）还有一些需要注意的地方，要仔细参考相关的文献做相应的处理。 |
6楼2016-01-20 05:59:12
zjdycjl2012
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 780.6
- 散金: 450
- 红花: 4
- 帖子: 283
- 在线: 61.9小时
- 虫号: 4006887
- 注册: 2015-08-05
- 专业: 内流流体力学
7楼2016-01-20 10:17:15
zjdycjl2012
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 780.6
- 散金: 450
- 红花: 4
- 帖子: 283
- 在线: 61.9小时
- 虫号: 4006887
- 注册: 2015-08-05
- 专业: 内流流体力学
8楼2016-01-20 10:23:17
