| 查看: 9300 | 回复: 14 | |||
wenwanyusg捐助贵宾 (小有名气)
|
[求助]
关于网格无关性检查和边界层设置 已有4人参与
|
||
|

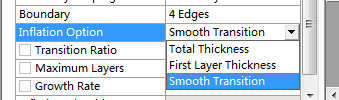

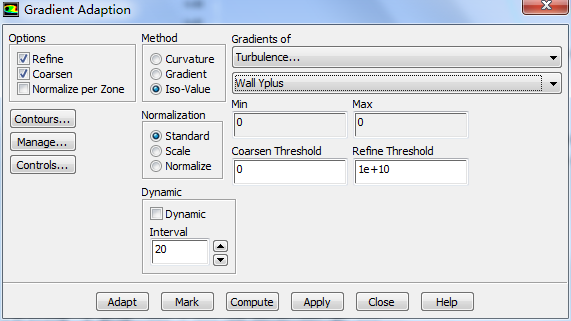

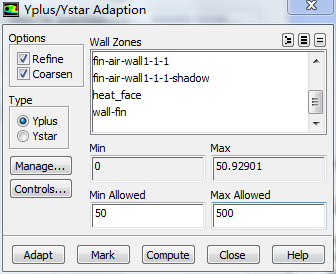

小弟最近在做一个算例，大致就是空气外掠平板的流固耦合传热。现在想请教一些问题： 1、想做一下网格无关性检查，我的做法是：通过在空气与平板的接触面上，通过膨胀层加密空气边界网格，通过一些规律不断加密重算，直到最后结果变动＜0.5%（比如）为止，便认为通过了网格无关性检验，这种做法正确吗？ 2、进行膨胀层设置的时候，他有以下三个选项：  我通常是使用Smooth Tranition，而我的加密操作也是不断增加层数实现的，请问这样操作合理吗？ 3、我尝试在设置膨胀层时使用另外两项，总厚度和第一层厚度，但不知道怎么设置，按照理解应该是将流体的边界层包含在其中，于是便去查找了边界层的计算公式，公式没找到，却找到了一些说法： 3.1通过初步计算得到Y+值然后使用FLUENT网格自适应加密网格：  ，但是我用了一下，根据相关资料的推荐值，30~100进行设置后，发现计算结果变化不大，然后我查看了一下原本的网格的Y+值在5以下，我就有点迷糊了，Y+是小点好还是在30~100以内比较好？因为我用以前的网格（Y+在5以内）通过了1中无关性的检验，而自适应后的网格（Y+在30多）计算结果却相差甚大。小弟看到有大神说Y+对传热影响特别大，所以心里有点没底，有大神来解答一下吗？3.2通过  Gradient Adaption进行Y+调整，这个方法小弟还没试，因为也没找到例子，不知道该怎么操作，求大神指导，顺便告诉我一下这个操作会带来什么样的影响？3.3有大神说通过http://geolab.larc.nasa.gov/APPS/YPlus中的NASA Viscous Grid Spacing Calculator 工具进行估算，小弟有困惑计算出来的dS  指的是什么？边界层总厚度还是第一层厚度？不求各位大大一一给我解答这些问题，能告诉我其中一个问题的答案就非常感激了。   1.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 模拟相关 |
» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有17人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
基金不中，共勉
已经有5人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有3人回复
-
国自然面上复盘~欢迎讨论
已经有5人回复
-
我不理解！
已经有23人回复
-
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有10人回复
-
系统查不到
已经有10人回复
-
怎么查啊
已经有5人回复
-
范进中举一文的中心思想
已经有10人回复
achilFes1990
木虫 (著名写手)
- 应助: 363 (硕士)
- 金币: 5307.5
- 红花: 21
- 帖子: 1400
- 在线: 197.1小时
- 虫号: 1115537
- 注册: 2010-10-07
- 性别: GG
- 专业: 海洋工程
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wenwanyusg: 金币+10, ★★★很有帮助, 非常感谢！ 2016-01-26 17:14:45
wenwanyusg: 金币+10, ★★★很有帮助, 非常感谢！ 2016-01-26 17:14:45
|
问问题向你这么清晰的不多了，所以我愿意一起交流下。 1 关于网格无关性分析。我是这么理解的，保持近壁面网格不变，将外面的网格从疏到密有规律的增多，一般节点数目为根号2增长。常见做法是做三套网格，分别为coarse, fine, very fine三套，计算结果。 2 关于yplus。这个与你要使用的湍流模型有关，如果你想使用高雷诺数模型，如k-e模型，那一般是使用壁面函数，那么yplus最好介于30到300之间，最好在60到100左右。如果你使用的是低雷诺数模型，譬如sst k-w模型，推荐不使用壁面函数，那么yplus一般要小于5，最好等于1。 这是我的经验，仅供交流，祝顺利。 [ 发自手机版 http://muchong.com/3g ] |
» 本帖已获得的红花（最新10朵）
7楼2016-01-24 18:20:41
wenwanyusg
捐助贵宾 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 24.7
- 散金: 1068
- 红花: 1
- 帖子: 91
- 在线: 32.4小时
- 虫号: 4062447
- 注册: 2015-09-10
- 性别: GG
- 专业: 机械工程
送红花一朵 |
谢谢你的回答。 我想再请教下，关于yplus自适应的问题。在FLUENT中使用了Yplus自适应，并选择流体边界面，adapt之后，compute显示修改成功了，yplus也变了。但是计算之后查看yplus值几乎没有发生变化，计算结果变化也不大。 我想问问yplus自适应的时候，fluent会根据我设置的值改变边界网格的厚度吗？还是说网格没有发生变化，只是根据我设置的值代入壁面函数进行了计算，从而只是影响了边界上面的传热，但由于网格没有变化，其余部分仍按照之前的网格规律进行计算，造成最终结果其实变化不大。 那么我可以这么理解么，在我yplus值偏离得不合理的情况下，这个自适应用处并不大，只是会稍微修正一下我的计算结果，使其更接近于我想要的壁面函数计算值。 再次感谢。 |
11楼2016-01-25 15:16:16
破下限
新虫 (著名写手)
- 应助: 3 (幼儿园)
- 金币: 6337.2
- 散金: 86
- 红花: 6
- 帖子: 1153
- 在线: 368.2小时
- 虫号: 3639947
- 注册: 2015-01-11
- 性别: GG
- 专业: 可再生与替代能源利用中的
2楼2016-01-18 20:23:12
wenwanyusg
捐助贵宾 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 24.7
- 散金: 1068
- 红花: 1
- 帖子: 91
- 在线: 32.4小时
- 虫号: 4062447
- 注册: 2015-09-10
- 性别: GG
- 专业: 机械工程
3楼2016-01-19 11:38:38
破下限
新虫 (著名写手)
- 应助: 3 (幼儿园)
- 金币: 6337.2
- 散金: 86
- 红花: 6
- 帖子: 1153
- 在线: 368.2小时
- 虫号: 3639947
- 注册: 2015-01-11
- 性别: GG
- 专业: 可再生与替代能源利用中的
4楼2016-01-19 16:38:43
haoshuai641
木虫 (正式写手)
- 应助: 128 (高中生)
- 金币: 5346.9
- 红花: 13
- 帖子: 950
- 在线: 174.7小时
- 虫号: 3557109
- 注册: 2014-11-24
- 性别: GG
- 专业: 流体力学
5楼2016-01-23 17:06:03
匿名
用户注销 (文坛精英)
- 应助: 164 (高中生)
- 金币: 9550.6
- 散金: 34344
- 红花: 361
- 沙发: 31
- 帖子: 20580
- 在线: 3633.3小时
- 虫号: 0
- 注册: 2011-12-15
- 专业: 建筑环境与结构工程
6楼2016-01-24 03:53:35
8楼2016-01-25 02:14:22
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
wenwanyusg: 金币+10, ★★★很有帮助, 非常感谢！ 2016-01-26 17:14:32
wenwanyusg: 金币+10, ★★★很有帮助, 非常感谢！ 2016-01-26 17:14:32
|
1.网格独立性我地看法跟你差不多，但是我还会加一个没有边界层加密的网格，一共3个网格 2.我的边界层网格都是在Icem里面画的，fluent里面的没用过，不知道效果一不一样？ 3.y+适应我记得有个大神的视频中说看yplus云图合不合理，不合理就用yplus自适应改善之；梯度适应跟yplus适应一样，要先算一个，然后看云图，如果压力或温度过渡不自然就可以用梯度适应：yplus选取根据选择的湍流模型是高雷诺数还是低雷诺数而不同，有一些来源不明地文献依据…… 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
9楼2016-01-25 02:24:03
wenwanyusg
捐助贵宾 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 24.7
- 散金: 1068
- 红花: 1
- 帖子: 91
- 在线: 32.4小时
- 虫号: 4062447
- 注册: 2015-09-10
- 性别: GG
- 专业: 机械工程
10楼2016-01-25 15:07:40
