[求助] AFM中section得到的高度数据为什么有些为负值？ 已有2人参与

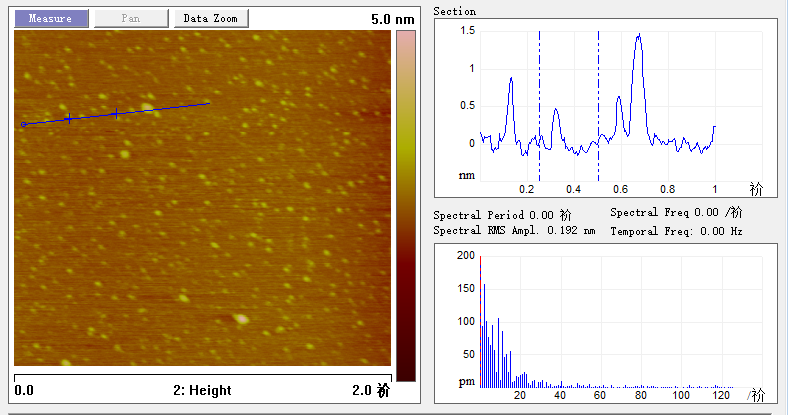

做的碳点，AFM图如下：想请教下为什么右边的高度图中有些值为负？那做高度分布直方图岂不是有一部分在负值区域？
刚接触AFM,有很多不懂得地方，希望有大神不吝赐教。谢~

AFM中section得到的高度数据为什么有些为负值？
回复此楼

» 本帖已获得的红花（最新10朵）

橙皮阿瑟

» 猜你喜欢
1楼 2016-01-17 21:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

相识是缘

铁杆木虫 (著名写手)

博士

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
jiziye: 金币+2, ★★★很有帮助 2016-01-19 10:24:56
坑的高度就是负值
赞一下 回复此楼
Hope
2楼2016-01-18 09:27:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

papaverme

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiziye: 金币+8, ★★★很有帮助 2016-01-19 10:24:46
高度是相对值，高度零点实际是人为设定的，
假如指定最高点为零点，那你整个曲线上都是负值。

你这张图的高度零点应该是根据背景值校正过的，是基线的平均高度，
所以在背景（基线）部分出现一些负值是必然的。
背景值是不参与“高度分布直方图”的。

总体来说，相对于你的“碳点”，样品的背景噪音有点大。
背景上很多杂乱的横条。
做这么精细的工作，仪器状态和参数设置可能还需要再优化一下。
赞一下 回复此楼
3楼2016-01-18 10:55:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiziye

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by papaverme at 2016-01-18 10:55:04
高度是相对值，高度零点实际是人为设定的，
假如指定最高点为零点，那你整个曲线上都是负值。

你这张图的高度零点应该是根据背景值校正过的，是基线的平均高度，
所以在背景（基线）部分出现一些负值是必然的。 ...

好的 谢谢大神指教 还想问下 那这个高度分布直方图该怎么做？是统计整张图的点，还是一条线上的？摸索了半天的nanoscope和nanoscope analysis 还是不会做这个图。希望大神再给指点一二，麻烦了~~
赞一下 回复此楼
4楼2016-01-18 16:29:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Dong_Ge

新虫 (小有名气)
引用回帖:
4楼: Originally posted by jiziye at 2016-01-18 16:29:42
好的 谢谢大神指教 还想问下 那这个高度分布直方图该怎么做？是统计整张图的点，还是一条线上的？摸索了半天的nanoscope和nanoscope analysis 还是不会做这个图。希望大神再给指点一二，麻烦了~~...

同问！
回复此楼
5楼2016-04-21 10:53:02
