应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » 悬臂梁测量缺口冲击强度时样条冲不断
313/4返回列表上一页1234下一页
查看: 2494  |  回复: 30
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

小菜鸟zzz

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果只是断裂后只有一点点连接的话没有问题的，我测试的俩种改性塑料一种可以完全冲断，另一种则冲断后有一点点连接，不过我的是数据波动不是很大，可以接受的情况。
赞一下 回复此楼
21楼2016-01-18 09:15:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmy651

新虫 (小有名气)
引用回帖:
20楼: Originally posted by jefferyang at 2016-01-18 09:14:50
5.5j的悬臂梁冲击，如果冲不断，理论上的冲击强度应该能超过100。你冲出来60说明还是有断裂的，不过是部分连在一起你觉得没冲断。基料冲击10，改性后提高到60，说明你的增韧改性效果很好，如果你觉得有问题可以做一 ...

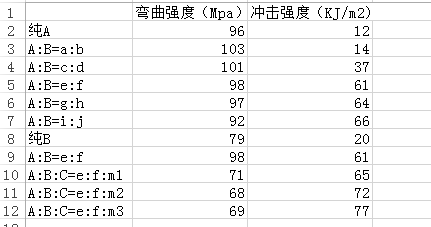

对于第一个图片来说，的确如你所说，冲击强度增加，弯曲强度降低；但是第二个图片的数据太诡异了。。。所以我实在是弄不懂原因在哪里~图片3跟4是我测试完冲击以后的样条。
悬臂梁测量缺口冲击强度时样条冲不断


悬臂梁测量缺口冲击强度时样条冲不断-1


悬臂梁测量缺口冲击强度时样条冲不断-2


悬臂梁测量缺口冲击强度时样条冲不断-3
赞一下 回复此楼
22楼2016-01-18 10:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmy651

新虫 (小有名气)
引用回帖:
21楼: Originally posted by 小菜鸟zzz at 2016-01-18 09:15:58
如果只是断裂后只有一点点连接的话没有问题的，我测试的俩种改性塑料一种可以完全冲断，另一种则冲断后有一点点连接，不过我的是数据波动不是很大，可以接受的情况。

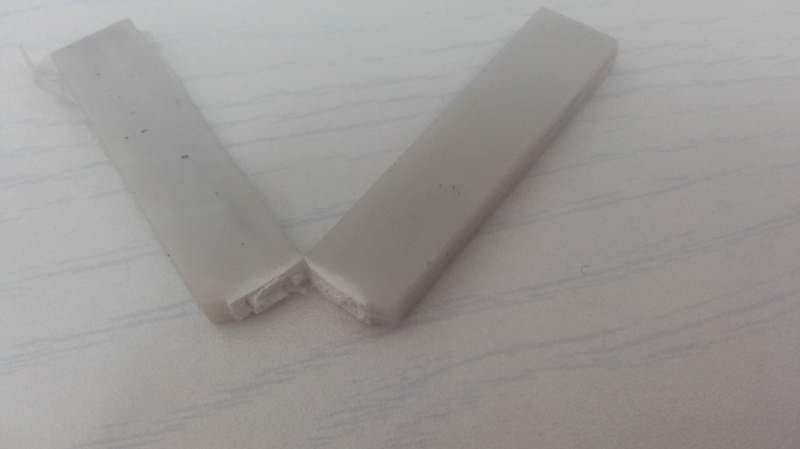

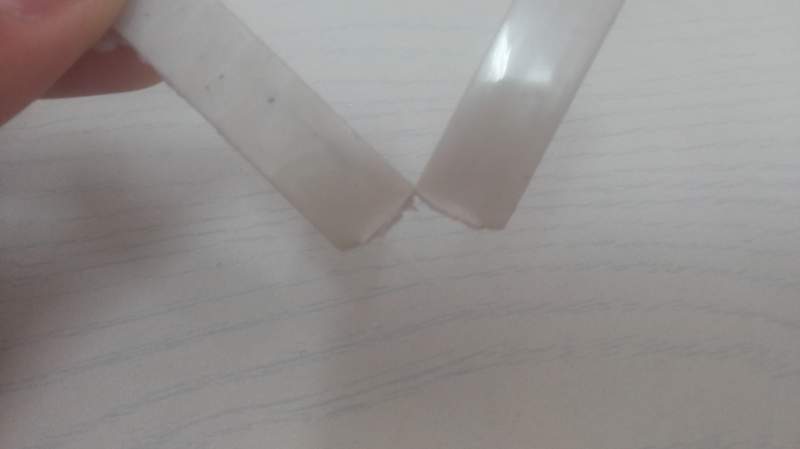

这是我测试完冲击强度以后的样条，估计跟你说的差不多~但是数据波动太大了
悬臂梁测量缺口冲击强度时样条冲不断-4


悬臂梁测量缺口冲击强度时样条冲不断-5
赞一下 回复此楼
23楼2016-01-18 10:50:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小菜鸟zzz

金虫 (正式写手)
引用回帖:
23楼: Originally posted by zmy651 at 2016-01-18 10:50:35
这是我测试完冲击强度以后的样条，估计跟你说的差不多~但是数据波动太大了


...

是的，我的也是这个样子，不过数据没大的波动，可以接受，可能是你的改性太好了吧平均值怎么样
赞一下 回复此楼
24楼2016-01-18 11:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmy651

新虫 (小有名气)
引用回帖:
24楼: Originally posted by 小菜鸟zzz at 2016-01-18 11:05:41
是的，我的也是这个样子，不过数据没大的波动，可以接受，可能是你的改性太好了吧平均值怎么样...

波动大，就如我帖子所说的一样~麻烦你能帮我问问你周围的小伙伴么，看有没有遇到这种情况的~
赞一下 回复此楼
25楼2016-01-18 11:23:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jefferyang

木虫 (小有名气)

【答案】应助回帖

引用回帖:
22楼: Originally posted by zmy651 at 2016-01-18 10:48:40
对于第一个图片来说，的确如你所说，冲击强度增加，弯曲强度降低；但是第二个图片的数据太诡异了。。。所以我实在是弄不懂原因在哪里~图片3跟4是我测试完冲击以后的样条。




...

这几组实验配方都不一样，数据做出来波动大很正常。你的A、B应该是两种不同的聚合物吧，m1-3是三种不同的改性剂还是同种改性剂不同比例？从你的实验结果很清楚，B加入A，冲击强度提高，弯曲强度缓慢降低，说明B对A有增韧作用，并且AB的相容性较好。AB体系加入改性剂m，冲击强度略有提高，弯曲强度明显降低，说明你的m就是增韧剂，增韧剂降刚性比较厉害，所以弯曲强度下降明显，但是冲击强度提高不大，说明m对AB体系的增韧效果差或者说60、70是m增韧AB体系的天花板。
给你两个建议，做两组实验，m分别加入A和B，看看有没有增韧效果。去确认一下A和B的加工温度是不是有明显差异，加工温度不对也会造成数据不准确。
赞一下 回复此楼
26楼2016-01-18 12:40:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmy651

新虫 (小有名气)
引用回帖:
26楼: Originally posted by jefferyang at 2016-01-18 12:40:18
这几组实验配方都不一样，数据做出来波动大很正常。你的A、B应该是两种不同的聚合物吧，m1-3是三种不同的改性剂还是同种改性剂不同比例？从你的实验结果很清楚，B加入A，冲击强度提高，弯曲强度缓慢降低，说明B对A ...

m1-3是相同改性剂不同比例~B的确对A有增韧作用，但是，从结果来看，A冲击强度为12，B为20，为何二者合金比他们都大呢？DMA结果表明，二者相容性并不好，m不是增韧剂，是相容剂呢~A与B的加工温度的确有差异，但是在挤出造粒的时候都确定了相同的温度，不过加工温度对这个力学性能有什么影响呢，加工温度都没有达到二者的分解温度呀。
赞一下 回复此楼
27楼2016-01-18 15:18:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jefferyang

木虫 (小有名气)
引用回帖:
27楼: Originally posted by zmy651 at 2016-01-18 15:18:53
m1-3是相同改性剂不同比例~B的确对A有增韧作用，但是，从结果来看，A冲击强度为12，B为20，为何二者合金比他们都大呢？DMA结果表明，二者相容性并不好，m不是增韧剂，是相容剂呢~A与B的加工温度的确有差异， ...

从你的力学性能检测结果看AB的相容性应该是不错的，两种聚合物共混如果能形成比较好的海岛结构或者互穿网络的结构，是会有合金的冲击强度高于单独两种聚合物冲击强度的情况，按我的经验ABS增韧PVC就会有这种情况。不知道你用的什么相容剂，反正我觉得m的作用是增韧大于相容性改善。
加工温度过低会导致塑化不良，注塑的时候会导致样条内部缺陷，这样冲击强度会明显降低，比较典型的PC/ABS合金，你用ABS的温度去打PC，PC样条肯定有缺陷，测出来的性能肯定差。
赞一下 回复此楼
28楼2016-01-19 09:23:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmy651

新虫 (小有名气)
引用回帖:
28楼: Originally posted by jefferyang at 2016-01-19 09:23:14
从你的力学性能检测结果看AB的相容性应该是不错的，两种聚合物共混如果能形成比较好的海岛结构或者互穿网络的结构，是会有合金的冲击强度高于单独两种聚合物冲击强度的情况，按我的经验ABS增韧PVC就会有这种情况。 ...

我也觉得m根本没有起到相容作用，准备做个红外看看~对于我的合金加工的话，我用的是玻璃化转变温度较高的那个聚合物的加工温度，如果按你说的用ABS的加工温度的话，首先，在挤出过程中应该不容易挤出来，搞不好会堵塞仪器，另外，注塑的话也是一样的~但是，我觉得你说的也对，我之前没有考虑到塑化不良的问题，我决定把加工温度再升一下，因为我刚看了冲击样条的断面，觉得可能有这方面的原因~大神，膜拜
赞一下 回复此楼
29楼2016-01-19 16:24:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1762640757

金虫 (初入文坛)
不知道您用的是什么材料？我有次是因为读数错了 从个位数变到二十多，缺口冲击做到六七十真的很少见呢  如果数据变化这么大，锤子的


大小也会影响它的精度
赞一下 回复此楼
永在路途！
30楼2017-04-18 18:11:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 zmy651 的主题更新
313/4返回列表上一页1234下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 时间戳又变了8-15 +14 archvillain 2026-08-15 26/1300 2026-08-18 13:37 by phantomgost
[硕博家园] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 KZyU1THERRVo 2026-08-18 4/200 2026-08-18 13:28 by vHWVV9D5Deb5
[基金申请] 今天维护系统维护 祝所有人 高中 +8 gjjjzhong 2026-08-18 9/450 2026-08-18 13:01 by 家与远方
[基金申请] 哪位老哥知道今年的国自然具体哪一天放榜？ +13 Ldrop2023 2026-08-13 16/800 2026-08-18 12:25 by 淀粉搬运工
[基金申请] 2027广东省杰青 +3 奶牛小黑 2026-08-15 8/400 2026-08-18 11:47 by gltch
[基金申请] 快农历七夕节了，轻松一下，男人悄悄话，女施主请不要进来。 +4 Tide man 2026-08-14 5/250 2026-08-18 11:35 by Tide man
[论文投稿] 投稿咨询 +4 wwm09 2026-08-17 5/250 2026-08-18 11:25 by 無關想念
[基金申请] 时间戳变了，能看出什么问题？ +5 基诺咪客 2026-08-17 6/300 2026-08-18 11:06 by hunter无悔
[基金申请] 感觉是下周放榜了 +6 angus9576 2026-08-17 11/550 2026-08-17 23:57 by angus9576
[基金申请] filecode=后面第一个是大写字母 +8 wangze12014 2026-08-14 10/500 2026-08-17 17:05 by xter9665
[基金申请] 今天系统多次维护，明天很可能放榜！ +8 zju2000 2026-08-16 9/450 2026-08-17 12:20 by lmz0216
[基金申请] 咱们一起用铁证分析2026国家社科基金中标与否 +7 启萌科技 2026-08-12 26/1300 2026-08-16 12:35 by 启萌科技
[精细化工] 招聘 金属平磨液，抛光液研发工程师 +3 小天0311 2026-08-14 3/150 2026-08-16 07:31 by H9PLUS
[基金申请] 各位道友，我要去昆明玩几天，回来见。 +7 Tide man 2026-08-14 8/400 2026-08-15 01:11 by arzu_hma
[基金申请] 是这周出结果还是下周出结果？ +4 yuleib84 2026-08-11 4/200 2026-08-14 23:05 by lfy8008
[基金申请] 重要来源：本周末出结果 +10 瞬息宇宙 2026-08-12 10/500 2026-08-13 15:46 by likettle
[基金申请] 不应该看fileCode +7 且听虎啸 2026-08-12 9/450 2026-08-13 14:27 by flydreamws
[基金申请] Filecode 又变了，巨变 +3 WH3796 2026-08-12 4/200 2026-08-13 14:13 by 小木虫6752397
[基金申请] 结合人工智能，周易传统文化，filecode打分制来了，3分以上希望很大。 +3 Tide man 2026-08-12 4/200 2026-08-13 08:35 by ZJTJZ
[基金申请] 2019年青年基金涵评意见，大家看看几个A，几个B? +11 Tide man 2026-08-11 11/550 2026-08-13 07:35 by 撸猫猫
信息提示
关闭
请填处理意见
关闭
