[交流] fluent后处理 已有2人参与

fluent后处理中，气体的质量分数不能进行计算么？我用的是组分传输模型，氢气和空气的混合气，我想做出氢气和空气质量的比值云图，怎么弄啊？
回复此楼

» 猜你喜欢
1楼 2016-01-15 15:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
理论上可以
fluent只能导出每一相的质量分数，先将氢气和空气的质量分数云图导出数组，然后对应点的质量分数相除，得到氢气和空气质量的比值数组，最后用Matlab将该数组重新作出图片
赞一下 回复此楼
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
2楼2016-01-15 22:45:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cheersend

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Fluent界面，define--custom field function，然后自己定义那个比值是怎么计算的，比如空气的体积分数×密度/（氢气的体积分数×密度）。
定义完了之后在面板里面就有这个参数，跟温度速度什么的一样，也可以显示云图，导出数据进行处理。
赞一下(1人) 回复此楼
3楼2016-01-18 10:53:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenqingchu

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by cheersend at 2016-01-18 10:53:57
Fluent界面，define--custom field function，然后自己定义那个比值是怎么计算的，比如空气的体积分数×密度/（氢气的体积分数×密度）。
定义完了之后在面板里面就有这个参数，跟温度速度什么的一样，也可以显示云 ...

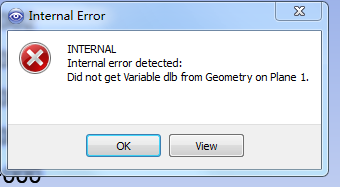

我是用的CFD-post，能得定义我想要的关系式，就是得不出云图来，我现在是用点来得到结果的。用云图就得到这样的错误
fluent后处理
赞一下 回复此楼
4楼2016-01-20 14:20:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
