qqq253742589新虫 (初入文坛)
|
[求助]
ASPEN模拟并联管道的问题
|

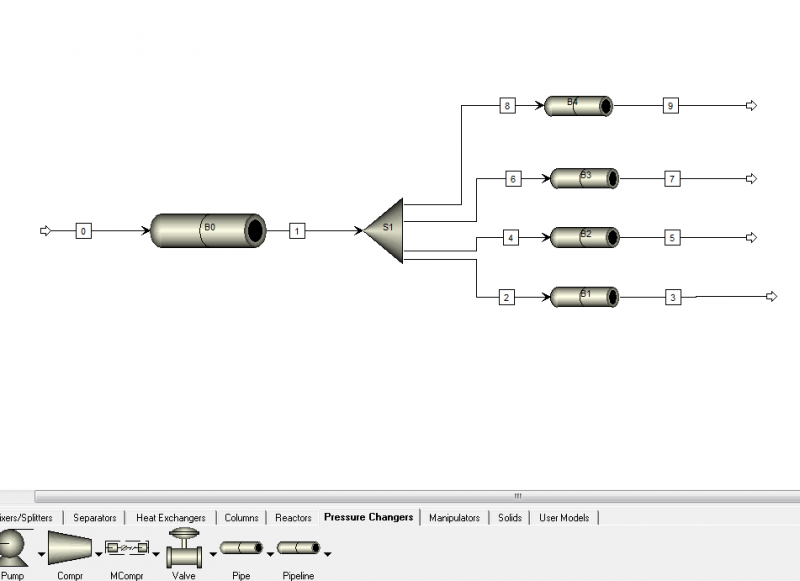

小弟第一次接触Aspen软件，现在课题中有一个模拟循环水并联管道的问题，就是类似楼层越高上水量越小，模拟不同管径不同高度管子的水的流量。如图，B0主管道采取PIPE模块，B1，B2，B3,B4是各并联管道，由于高度方向不同采用的是PIPELINE管道并且坐标都已经设置。S1是个分离器，我现在就想模拟主管道流量一定时，B1B2B3B4的流量，但是这个分离器设置的时候需要设定流量参数。可我要求的就是各个管子的流量，（听师兄说ASPEN主管到直管必须设置分离器），这就造成矛盾，没法继续模拟下去了，求助大家。第一次用aspen，不知道设置的对否。 simu.png |
回复此楼» 猜你喜欢
某top大学教授说“能够在市场中兑现的能力才是真能力”无比同意！
已经有13人回复
-
同一个分子，一条来自文献，一条来自AI——不告诉你答案，你会选哪条？
已经有7人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
|
兄弟，你用的aspen软件可以传一份给我吗？我最近也刚接触，一直找不到好用的版本。邮箱：hflbut@126.com.文件太大的话，可以发个云盘分享链接哦，不胜感激啊！！跪求，真的找了好久啊，拜托了！ 发自小木虫Android客户端 |
2楼2016-01-14 17:46:20
