[求助] Fluent模拟，为什么我的模拟结果是这样的？ 已有3人参与

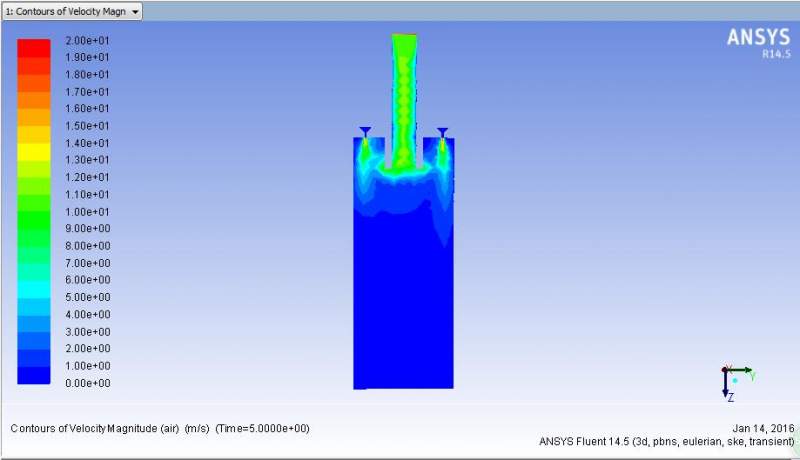

小弟正在做毕业设计，遇到问题。图示是一个混合的装置，中间进空气，两侧是喷嘴进水。FLUENT模拟5s结束后，结果如图。是空气的速度分布，为什么空气没有直接往下走，而是散到两边去了。边界条件空气我设的是速度入口，10m/s。喷嘴设的是压力入口。有没有哪位大神比较懂的？求助。

Fluent模拟，为什么我的模拟结果是这样的？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-14 16:30:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
感觉没有错吧，喷嘴附近的空气速度是10吧
赞一下(1人) 回复此楼
人生得意须尽欢
2楼2016-01-14 21:38:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

痞痞鱼

新虫 (小有名气)
水的速度是不是太快，产生喷口附近的负压，引射了空气

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-01-14 23:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tank_fire

铜虫 (小有名气)

【答案】应助回帖

底端没设出口么(outlet)
赞一下(1人) 回复此楼
4楼2016-01-30 21:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

微流咨询

新虫 (正式写手)

【答案】应助回帖

显示一下速度矢量图或者流线图，这样更能清晰的看清楚流动轨迹
赞一下 回复此楼
5楼2016-02-02 11:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjshkx

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by haoshuai641 at 2016-01-14 21:38:03
感觉没有错吧，喷嘴附近的空气速度是10吧

可为什么空气向两边走了，没有直接下去呢。而且混合器下部就是没有相分不了，只在喷嘴附件有一点？
赞一下 回复此楼
6楼2016-02-29 18:24:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjshkx

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 痞痞鱼 at 2016-01-14 23:12:46
水的速度是不是太快，产生喷口附近的负压，引射了空气

可是空气也有10m/s的速度，怎么不向下，感觉好奇怪啊
赞一下 回复此楼
7楼2016-02-29 18:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjshkx

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by tank_fire at 2016-01-30 21:59:43
底端没设出口么(outlet)

设了，压力出口
回复此楼
8楼2016-02-29 18:26:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
