[求助] Fluent中采用欧拉模型，速度入口，采用压力出口，一计算就发散；后来采用的outflow 已有3人参与

如题！
Fluent中采用欧拉模型，入口是速度入口，出口采用压力出口，一计算就发散；
后来采用的outflow，终于可以跑起来了，但是今天在一本书上看到一句话，《Fluent 14.0超级学习手册》P207中提到：使用欧拉多相流模型时，不能使用outflow。。但是在网上找，也没有找到这句话的一句，请各位大神帮下忙。我这种情况，如果想用压力出口，该咋调？（三维模型，网格质量0.99以上！）另外，还能用outflow计算么？

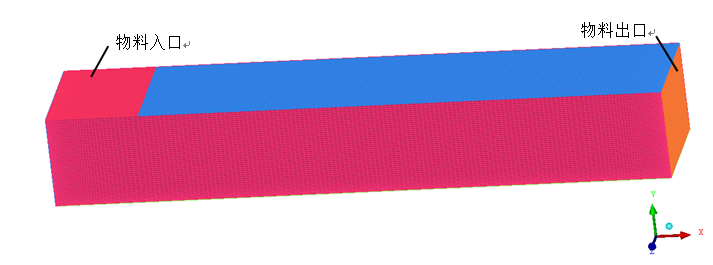

模拟的是振动输送机的，几何模型就像是一个长方体，如图。然后用采用DEFINE_TRANSIENT_PROFILE宏来设置计算区域整体运动，以实现颗粒能朝着出口处移动。初始条件让整个计算区域都没有颗粒，仅在开始计算时，从入口流入。

麻烦大神们看看，帮帮忙，小女子感激不尽！！

Fluent中采用欧拉模型，速度入口，采用压力出口，一计算就发散；后来采用的outflow


Fluent中采用欧拉模型，速度入口，采用压力出口，一计算就发散；后来采用的outflow-1
回复此楼

» 猜你喜欢
1楼 2016-01-14 15:39:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pjy1218

新虫 (初入文坛)
路过的大神们，请留下你们的脚步啊，解答下啊。。
赞一下 回复此楼
2楼2016-01-14 16:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pjy1218

新虫 (初入文坛)
为什么大神们都不来？
赞一下 回复此楼
3楼2016-01-15 09:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvhuiyao888

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
pjy1218: 金币+5, ★有帮助 2016-04-02 16:10:19
是不是网格数量太大了，一般可以试试改变时间计算步长
赞一下 回复此楼
4楼2016-01-15 10:57:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1863

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by lvhuiyao888 at 2016-01-15 10:57:40
是不是网格数量太大了，一般可以试试改变时间计算步长

你的意思是网格数量太大，建议把时间步长增大？！
赞一下 回复此楼
5楼2016-01-18 10:02:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyy333ddd333

新虫 (初入文坛)
听你描述你用的应该是离散项模型啊，不是多项流模型，这样可以用outflow的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
6楼2016-01-18 11:57:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyy333ddd333

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 1863 at 2016-01-18 10:02:17
你的意思是网格数量太大，建议把时间步长增大？！...

用压力出口的话，时间步长、库朗数、松弛因子改小些试试

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2016-01-18 11:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jialixujia

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
pjy1218: 金币+5, ★有帮助, 尽管最后还是发散，多谢您的解答。 2016-04-02 16:10:49
outflow 先算两步，再改回来
赞一下 回复此楼
8楼2016-01-18 15:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pjy1218

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by yyy333ddd333 at 2016-01-18 11:57:06
听你描述你用的应该是离散项模型啊，不是多项流模型，这样可以用outflow的。

首先感谢你的答复。
（1）我也想用离散相模型，但是我的是属于颗粒流，而fluent中的DPM只能算稀疏颗粒的，颗粒体积分数小于10%的问题。所以没有用DPM。
（2）对了，我这个问题需要UDF把简谐振动写进去，振动函数是时间的函数，那我这个就一定是非稳态计算，可是我不知道怎样才算是计算中止的情况。。
赞一下 回复此楼
9楼2016-01-19 14:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pjy1218

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by yyy333ddd333 at 2016-01-18 11:58:25
用压力出口的话，时间步长、库朗数、松弛因子改小些试试
...

首先谢谢你的答复。
这个我都试过，都改小了，但是还是发散。
我的是PHASE COUPLED SIMPLE算法，没有可以设置库郎数的地方。
赞一下 回复此楼
10楼2016-01-19 15:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
