[求助] 关于三次项相位信号的一次差分运算的问题请大家帮忙看看已有1人参与

先上有问题的程序代码如下:
CODE:
clear;
clc;
Tr=80e-6;   %脉冲重复时间80us
T=0.5e-6;     %子脉冲宽度0.5us
fp=2e6;     %频率步进量2MHz
f0=10e9;    %发射载频10G
M=1024;      %典型积累脉冲数128,距离分辨率0.236m
c=3e8;      %光速
v=1500;     %速度
a=500;     %加速度

R1=10003;

t=0:Tr:M*Tr-Tr;
y311=exp(-j*4*pi/c*((f0+fp/Tr*t).*(R1+v*(t+T/2+2*R1/c)+1/2*a*(t+T/2+2*R1/c).*(t+T/2+2*R1/c))));
y312=exp(-j*4*pi/c*((f0+fp/Tr*(t+Tr)).*(R1+v*((t+Tr)+T/2+2*R1/c)+1/2*a*((t+Tr)+T/2+2*R1/c).*((t+Tr)+T/2+2*R1/c))));
r1=y311.*conj(y312);
z1=fftshift(fft(r1));

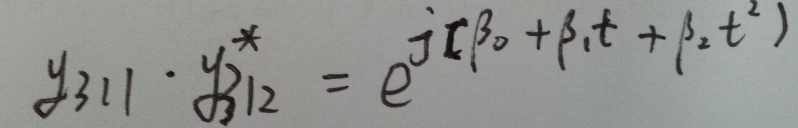

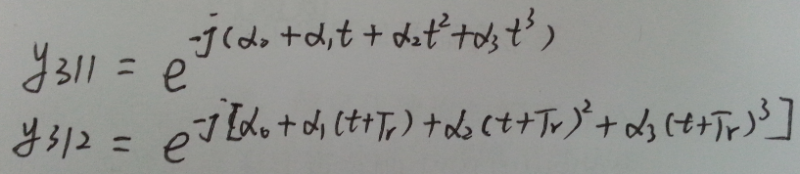

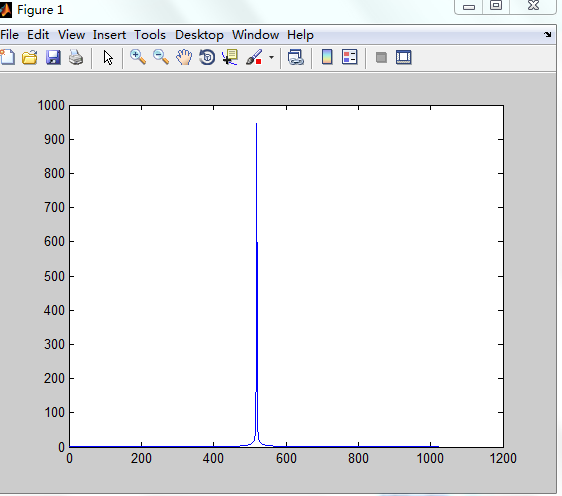

如上,y311是关于t的三次项相位信号表达式,y312是y311延时Tr后的表达式(两者形式如右关于三次项相位信号的一次差分运算的问题请大家帮忙看看),对两者做差分运算,理论上应该是可以去掉三次项变成二次项多项式的(即表达式满足关于三次项相位信号的一次差分运算的问题请大家帮忙看看-1),但是其频率域仿真的结果图,即z1的图为关于三次项相位信号的一次差分运算的问题请大家帮忙看看-2,这明显不是关于t的二次项相位信号的图形(应该是一个一次项的频谱图),请大家帮忙看看是哪里的问题,谢谢~
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyuanxin

禁虫 (著名写手)

本帖内容被屏蔽

2楼2016-01-22 09:31:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

兔兔不是妖

金虫 (小有名气)

感觉你的y311和y312写得不像是三次项相位信号表达式啊,是不是哪里写错了所以结果不对?

发自小木虫Android客户端
不想活在迷茫中
3楼2016-01-22 15:09:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunyuanxin

禁虫 (著名写手)

本帖内容被屏蔽

4楼2016-02-18 19:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
