[求助] fluent导入ICEM后出现的wall相关问题 已有2人参与

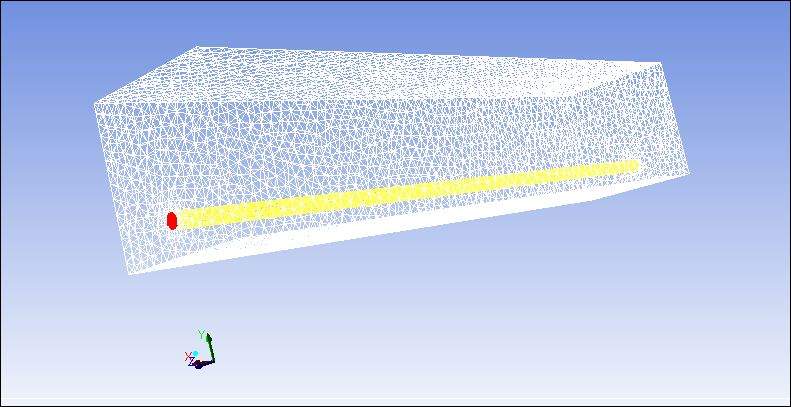

我的模型是:长方体罐内是油品,罐内油品通过一根换热管给油品加热。
我的问题是:

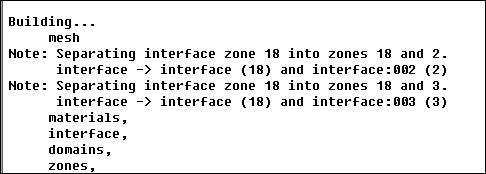

模型由solidworks建模,分别建立罐体和换热管,然后装配后另存为igs格式的文件,但是即使我在ICEM里将换热管和罐体的交界面合并后,导入fluent中仍会出现
一个wall:002,由于我要模拟的是换热管内流体通过换热管给罐内油品加热,所以必须设置这个交界面处的壁面边界条件,然后问题出现了,这里有两个wall,该怎么设置。

fluent导入ICEM后出现的wall相关问题


fluent导入ICEM后出现的wall相关问题-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youqichuyun

新虫 (初入文坛)

求大神指点,由于刚开始玩这个 金币较少,出于交流目的,谢谢大家
2楼2016-01-13 20:56:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一块两毛五

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
罐减去管,两个区域都要保留,交界面(也就是圆柱面)设为interface1和interface2,记得打开能量方程。还有mesh interface的时候,选择match试试。

发自小木虫Android客户端
3楼2016-01-14 01:07:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youqichuyun

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 一块两毛五 at 2016-01-14 01:07:23
罐减去管,两个区域都要保留,交界面(也就是圆柱面)设为interface1和interface2,记得打开能量方程。还有mesh interface的时候,选择match试试。

把interface1和interface2合并后,我的交界面就变成内部流通区域了 ,而要计算的模型是需要设置一个wall边界条件的,然后设置这个wall的对流和换热系,但是你说的match这个我没用过,我去试试,。谢谢你的指教。
4楼2016-01-14 12:56:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youqichuyun

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 一块两毛五 at 2016-01-14 01:07:23
罐减去管,两个区域都要保留,交界面(也就是圆柱面)设为interface1和interface2,记得打开能量方程。还有mesh interface的时候,选择match试试。

我刚恢复怎么看不到呢。。。。
5楼2016-01-14 13:00:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youqichuyun

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 一块两毛五 at 2016-01-14 01:07:23
罐减去管,两个区域都要保留,交界面(也就是圆柱面)设为interface1和interface2,记得打开能量方程。还有mesh interface的时候,选择match试试。

用gambit布尔运算要是不选connect是不是就会出现wall了?
6楼2016-01-14 13:07:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

safinze

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
把两面合并,或直接删掉一个面不行吗?仔细检查一下那里是否多一个面

发自小木虫IOS客户端
7楼2016-01-14 18:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youqichuyun

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by safinze at 2016-01-14 18:29:33
把两面合并,或直接删掉一个面不行吗?仔细检查一下那里是否多一个面

谢谢指点,但是我在你ICEM中合并后确实就是一个面了,但是导入fluent中后就多出来一个面,这个面在fluent中能不能处理下呢??
8楼2016-01-15 13:32:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我爱学习icem

铜虫 (正式写手)

引用回帖:
8楼: Originally posted by youqichuyun at 2016-01-15 13:32:10
谢谢指点,但是我在你ICEM中合并后确实就是一个面了,但是导入fluent中后就多出来一个面,这个面在fluent中能不能处理下呢??...

多出的这个面,是由于物理现象中,管内外均存在流动参数发生变化的情况,fluent自动产生了一个shadow面,是个无意义的面,不用管他

发自小木虫Android客户端
坚强的活着
9楼2016-01-25 08:35:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

swearbyme

新虫 (小有名气)

您好!可以请教一个icem中遇到的问题吗?
流沙河老师的两篇博文中都提到了icem中的拉伸网格,但在new side part name这一项中的描述不一致啊,一篇是说选择inherited就可以采用之前的线part,一篇是说只能放在一个part里。而我自己在实际操作中,有一次确实是根据线part生成了不同的侧面,但现在怎样操作都只有一个part了。因为各个面的边界条件不一致,在fluent中分割边界太麻烦,所以还是想在icem中解决这个问题。能不能帮我解答一下?
10楼2016-05-27 15:10:27
