[求助] 求助，TiO2锐钛矿（101）面的Cluster，82个TiO2，应该怎么切啊 已有1人参与

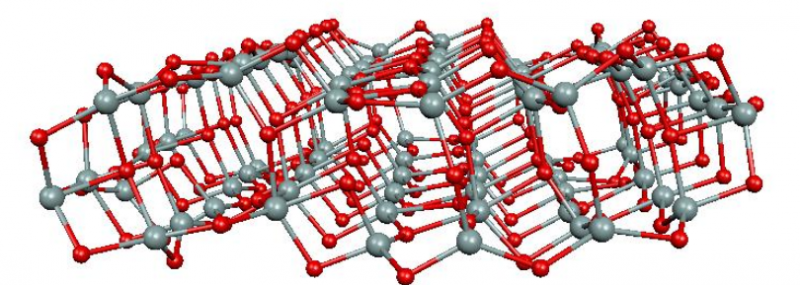

就是图的这个模型，我弄了半天也没弄出来。求大神指导。

求助，TiO2锐钛矿（101）面的Cluster，82个TiO2，应该怎么切啊
回复此楼

» 猜你喜欢
1楼 2016-01-13 15:43:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiranfengbai

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
DevilCritian: 金币+20, ★★★很有帮助 2016-01-15 10:25:38
先切面（101），然后加真空层，再Surpercell，我看你这个图大概是ax5,bx5,cx1，你可以试试；或者切完面之后，在Display里面设置Ux5,Vx5，然后再加真空层，看看效果如何
赞一下 回复此楼
时不待我，还要努力努力啊
2楼2016-01-13 18:03:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DevilCritian

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yiranfengbai at 2016-01-13 18:03:03
先切面（101），然后加真空层，再Surpercell，我看你这个图大概是ax5,bx5,cx1，你可以试试；或者切完面之后，在Display里面设置Ux5,Vx5，然后再加真空层，看看效果如何

我用top 0.25   thickness 1.584切的，不过晶体100个Ti 175个O，我也知道要裁剪，可是不会裁啊，总觉得原子对不上。

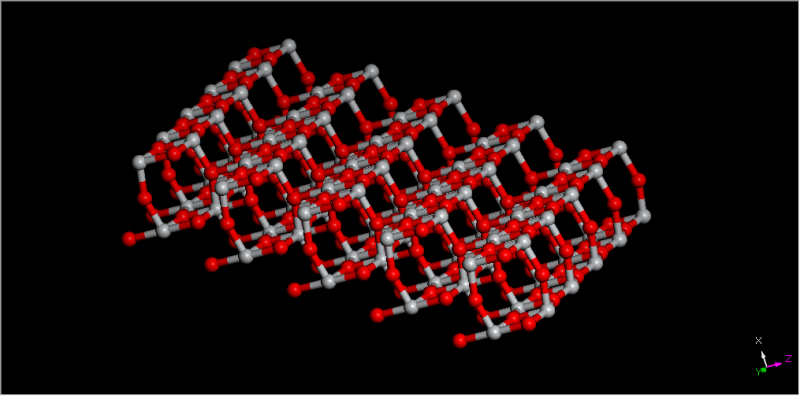

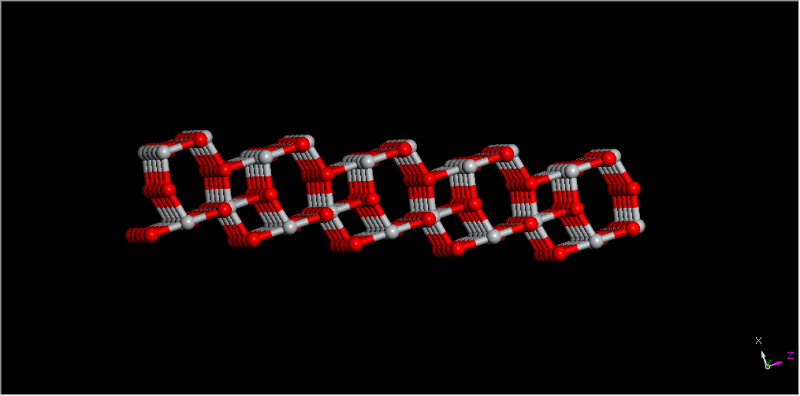

求助，TiO2锐钛矿（101）面的Cluster，82个TiO2，应该怎么切啊-1


求助，TiO2锐钛矿（101）面的Cluster，82个TiO2，应该怎么切啊-2
赞一下 回复此楼
3楼2016-01-13 22:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DevilCritian

新虫 (初入文坛)
这是我在Filippo De Angelis的文献里找的，有没有看他的文献多一点的可以指导下啊，最近忙期末考试，实在没时间再去看文献了。。
赞一下 回复此楼
4楼2016-01-13 22:10:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiranfengbai

金虫 (小有名气)
引用回帖:
3楼: Originally posted by DevilCritian at 2016-01-13 22:07:21
我用top 0.25   thickness 1.584切的，不过晶体100个Ti 175个O，我也知道要裁剪，可是不会裁啊，总觉得原子对不上。


...

可以试试top 0 ,thickness 1.5  ，再 Make P1，去掉周期性，把你图形中多出来的那个一个Ti-O键删了看看
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

DevilCritian
时不待我，还要努力努力啊
5楼2016-01-14 09:51:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DevilCritian

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by yiranfengbai at 2016-01-14 09:51:37
可以试试top 0 ,thickness 1.5  ，再 Make P1，去掉周期性，把你图形中多出来的那个一个Ti-O键删了看看...

这样对吗？是不是还要自己连一下啊，我看边缘Ti都是4配位的。

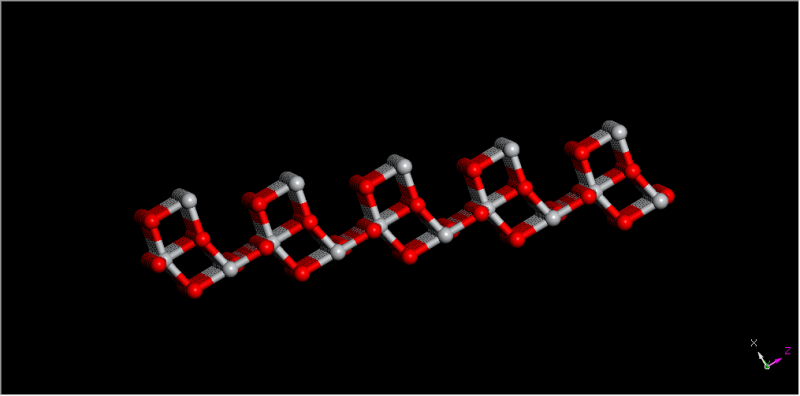

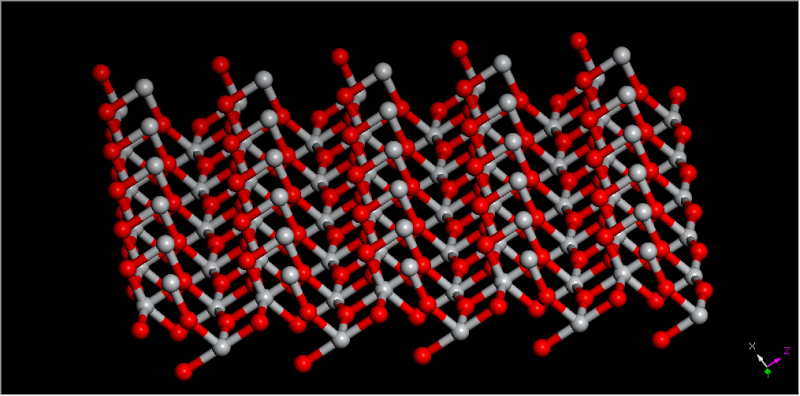

求助，TiO2锐钛矿（101）面的Cluster，82个TiO2，应该怎么切啊-3


求助，TiO2锐钛矿（101）面的Cluster，82个TiO2，应该怎么切啊-4
赞一下 回复此楼
6楼2016-01-14 12:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiranfengbai

金虫 (小有名气)
引用回帖:
6楼: Originally posted by DevilCritian at 2016-01-14 12:52:36
这样对吗？是不是还要自己连一下啊，我看边缘Ti都是4配位的。


...

我自己试了一下，我感觉那个图图形应该是PS过。。按照你设置的top0.25 thickness1.584 切出来面后，supercell ax5 bx5 cx1，调整视图，Y轴垂直于屏幕后的图看着和文献中的图比较相似了，应该只是周围多余了几个原子，可以Make P1 ，然后删除，也可以用美图来改。。应该就一样了吧。。。
赞一下 回复此楼
时不待我，还要努力努力啊
7楼2016-01-14 16:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

DevilCritian

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by yiranfengbai at 2016-01-14 16:00:08
我自己试了一下，我感觉那个图图形应该是PS过。。按照你设置的top0.25 thickness1.584 切出来面后，supercell ax5 bx5 cx1，调整视图，Y轴垂直于屏幕后的图看着和文献中的图比较相似了，应该只是周围多余了几个原子 ...

文献里的图形可以ps吗

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-01-14 16:39:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yiranfengbai

金虫 (小有名气)
引用回帖:
8楼: Originally posted by DevilCritian at 2016-01-14 16:39:02
文献里的图形可以ps吗
...

可以啊
