[求助]
用COMSOL仿真激光在光纤中传输的光热效应问题 已有3人参与
|
|

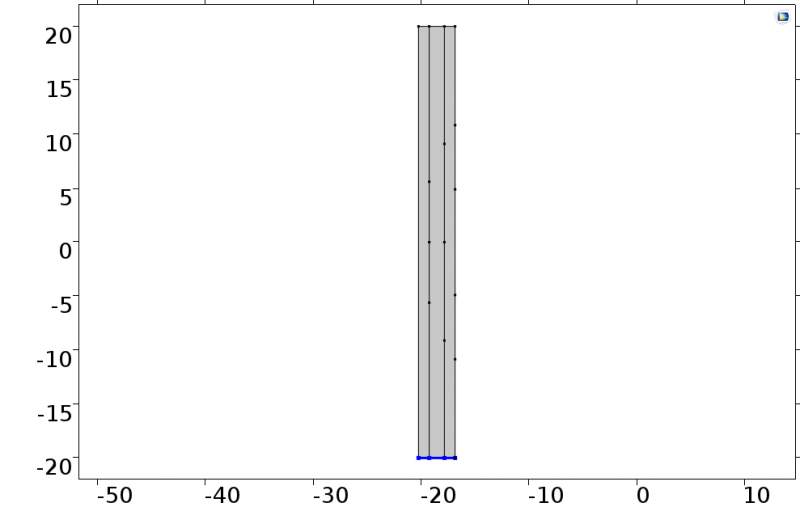

各位虫友你们好，我想仿真激光在光纤中传输的光热效应，即激光在光纤中损耗转化为热量的现象。 我选用COMSOL 波动光学模块和固体传热模块，添加多物理场耦合，study设置为频域-瞬态。 具体模型如下图所示，光纤材料为silica，外层为air，上下端口设置为数值端口。 但是计算总是显示不收敛，初步怀疑是边界条件的问题，请问这种结构该如何设置热场的边界条件？ 谢谢！  fiber optothermal.jpg |
回复此楼» 猜你喜欢
某些机构，以效率低为荣，以效率低作为存在感
已经有10人回复
-
今天务委会开完了，明天出结果吗
已经有11人回复
-
有没有大神帮我看看基金代码
已经有9人回复
-
2026国自然函评费到账
已经有23人回复
-
在坚冰还盖着北海的时候，我看到了怒放的梅花。
已经有8人回复
-
今日不放榜？网传国自然预计 8 月 27 日可查结果
已经有22人回复
-
放榜前的不淡定
已经有18人回复
-
什么时候开奖？
已经有13人回复
-
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有8人回复
-
没有任何消息-是不是就凉了
已经有10人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 有没有用comsol的RF模块求表面等离激元的啊？
已经有0人回复
2楼2016-01-13 16:45:03
3楼2016-01-13 17:08:10
【答案】应助回帖
感谢参与，应助指数 +1
|
简单说一下我对你这个2D模型的看法，不一定对。 一、关于边界条件： 1、silica和air之间的边界comsol默认为连续边界，不用任何设置； 2、air外应添加pml层，若最下端为input，则需要在最上端和左右两端添加，最上端的pml确保光纤内形成导模，左右两端的pml确保泄露到air中的光不反射回来； 3、如果是单模光纤，数值端口只给基模输入即可，和仿真过程中的收敛与否没什么关系； 二、关于网格： 除了在的纤芯内剖分很密的网格外，建议在silica和air的边界处设置边界层网格，以准确处理产生的倏逝波场；计算不收敛还是跟网格的关系比较大，手动剖分的网格最大单元数和波长相关。 三、疑问： 只选择光纤的一个子午切面来仿真合适吗？为何不用3D？光场分布和传热效应应该和场梯度有关系，不需要3D的描述吗？热场边界条件不太了解，不好意思帮不上你拉~ |
4楼2016-01-13 18:03:47
5楼2016-01-13 18:39:49
6楼2016-01-15 10:08:15
Mr__Right
专家顾问 (著名写手)
-
专家经验: +31 - 应助: 317 (大学生)
- 金币: 14456.3
- 散金: 500
- 红花: 54
- 帖子: 2716
- 在线: 950.6小时
- 虫号: 1972612
- 注册: 2012-09-04
- 性别: GG
- 专业: 应用数学方法
- 管辖: 程序语言
7楼2016-01-18 16:40:26
