[求助] 求助 已有3人参与

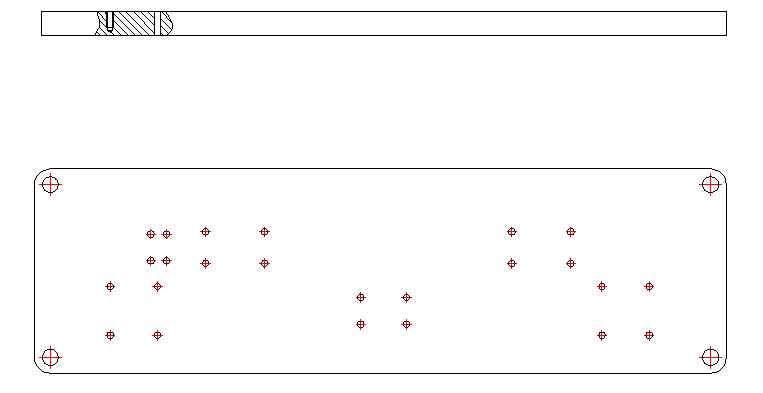

如图，这样的一个板儿上开了孔有螺纹孔有通孔，要如何才能简洁的表达清楚啊，需要一排剖过去吗？需要每个都标尺寸吗？看起来挺简单但是我已经混乱了。。大家帮忙看看  感谢

求助


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-01-12 20:39:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沅湘无波

金虫 (小有名气)
引用回帖:
18楼: Originally posted by kingjinjing at 2016-01-16 14:00:19
参照此图。。。只要表示清楚即可。。。。


谢谢～

发自小木虫Android客户端
回复此楼
22楼2016-01-17 00:23:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 25 个回答

wyoming_haha

木虫 (职业作家)
通孔直接标直径，螺纹孔标出螺纹大小螺纹深度底孔深度

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

沅湘无波
2楼2016-01-12 20:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沅湘无波

金虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by wyoming_haha at 2016-01-12 20:47:13
通孔直接标直径，螺纹孔标出螺纹大小螺纹深度底孔深度

是需要每个都标吗，它们直径一样又小根本看不出区别啊

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-01-12 20:53:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyoming_haha

木虫 (职业作家)
不用全部标出。我看这图，估计都是四个四个的，标注他们的位置尺寸后，可以标成4－。

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-01-12 20:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
