[求助] 阻抗谱不会分析， 求大神解释一下 已有1人参与

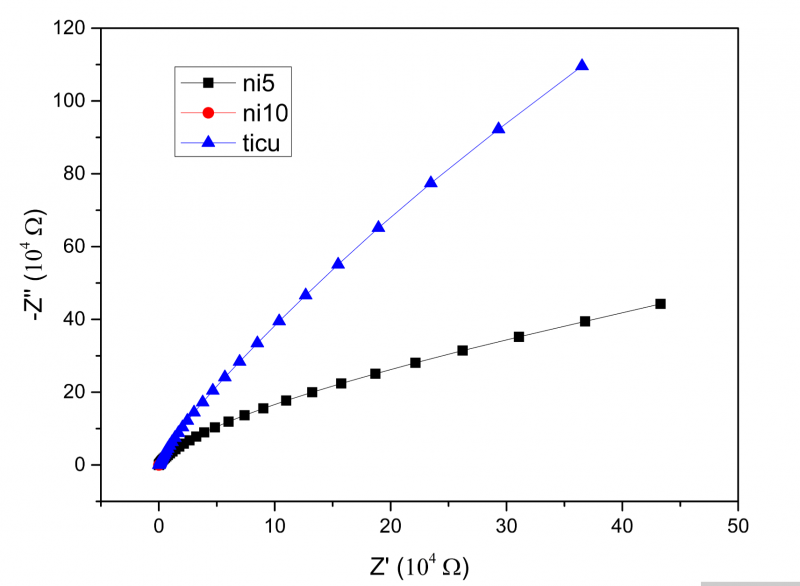

图2 是图1 的那个起点处放大的， 因为数量级相差太大，我主要是解释不了红的那条线的Bode图怎么会是平的，而且等效电路图出现了电容（不能用CPE代替），还有那个蓝色的在图3里怎么最后又弯上去了，峰谷表示什么

阻抗谱不会分析， 求大神解释一下


阻抗谱不会分析， 求大神解释一下-1


阻抗谱不会分析， 求大神解释一下-2


阻抗谱不会分析， 求大神解释一下-3
回复此楼

» 收录本帖的淘帖专辑推荐

腐蚀科学与防护

» 猜你喜欢
1楼 2016-01-12 15:50:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6个字符

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1

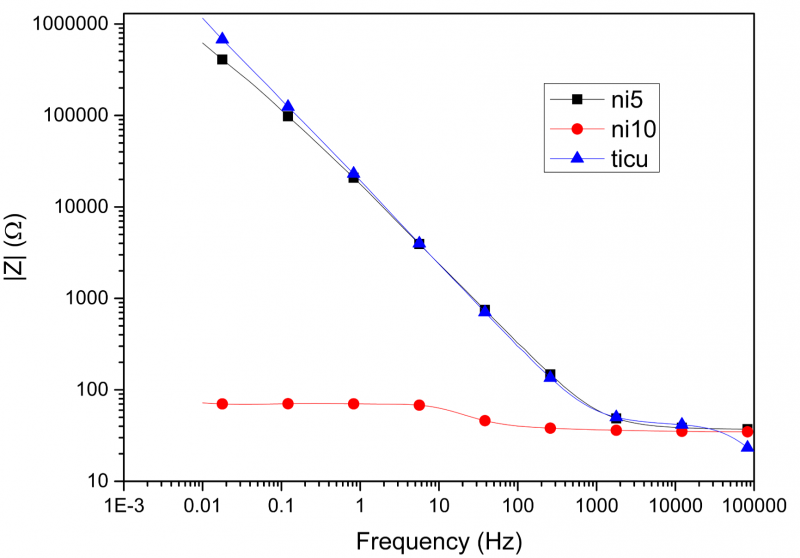

从你的Nyquist图可以看到，红色代表的样品他的阻抗其实非常小，数量级相对于其他2个样品是非常小的（以至于不放大的看的话都看不见），因此在纵坐标代表样品的阻抗的Bode图中，你把3个样品的数据放在一起的话，红色线代表样品的阻抗相对来说非常小，在同一条坐标轴上，自然就很低，也就是楼主你说的平了，这是非常正常的。

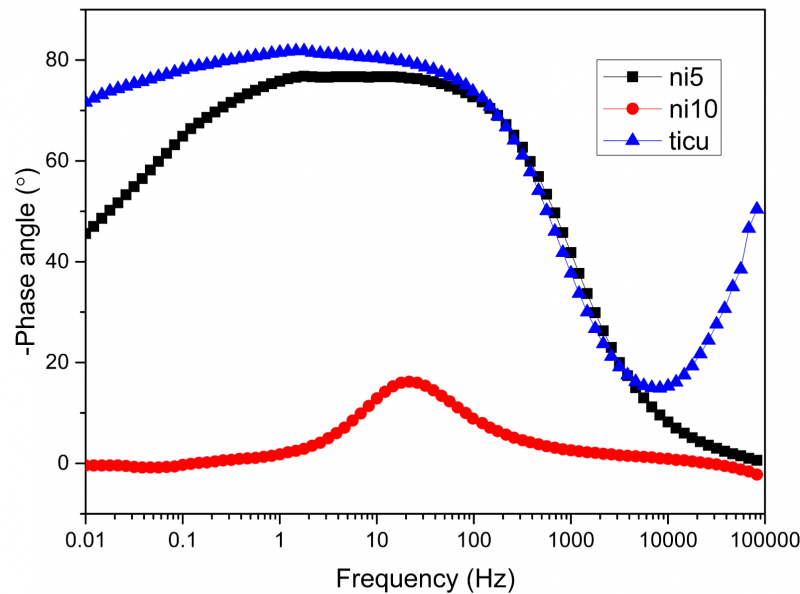

蓝色样品的峰谷应该代表的是出现了2个时间常数，因为频率取值的范围限制，看不到完整的圆弧。
我接触EIS也没多久，如有不当，请指正，谢谢！
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

20070276
希望能够顺顺利利
2楼2016-01-12 16:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

20070276

银虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by 6个字符 at 2016-01-12 16:19:16
从你的Nyquist图可以看到，红色代表的样品他的阻抗其实非常小，数量级相对于其他2个样品是非常小的（以至于不放大的看的话都看不见），因此在纵坐标代表样品的阻抗的Bode图中，你把3个样品的数据放在一起的话，红色 ...

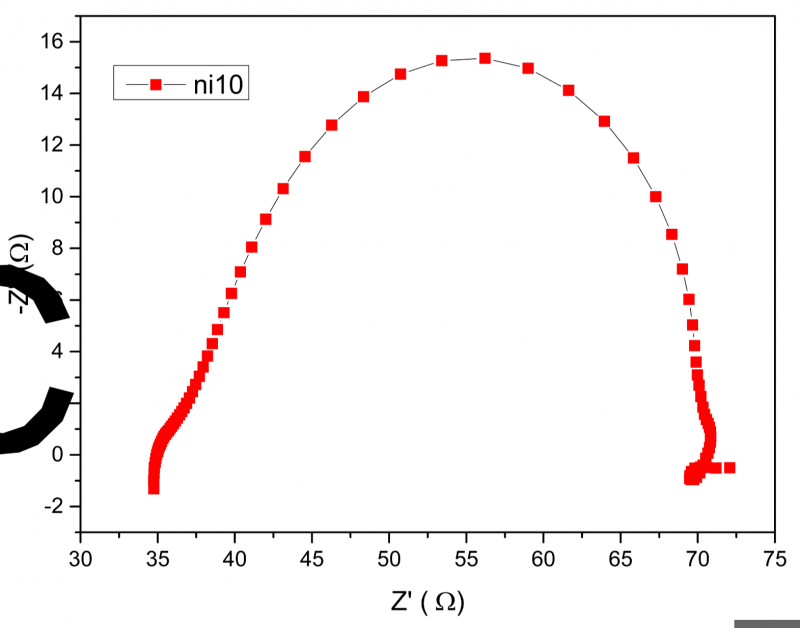

那红色线 的Nyquist图右下角扭了一下是咋回事
赞一下 回复此楼
3楼2016-01-12 17:53:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6个字符

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 20070276 at 2016-01-12 17:53:01
那红色线 的Nyquist图右下角扭了一下是咋回事...

一般来说是扩散阻抗吧
赞一下 回复此楼
希望能够顺顺利利
4楼2016-01-12 19:12:04
