[求助] 钢规部分抗剪组合梁里的y1，y2如何计算？求帮助，这先谢谢了。已有1人参与

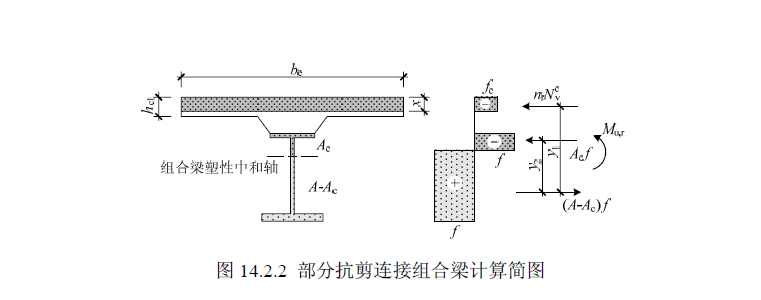

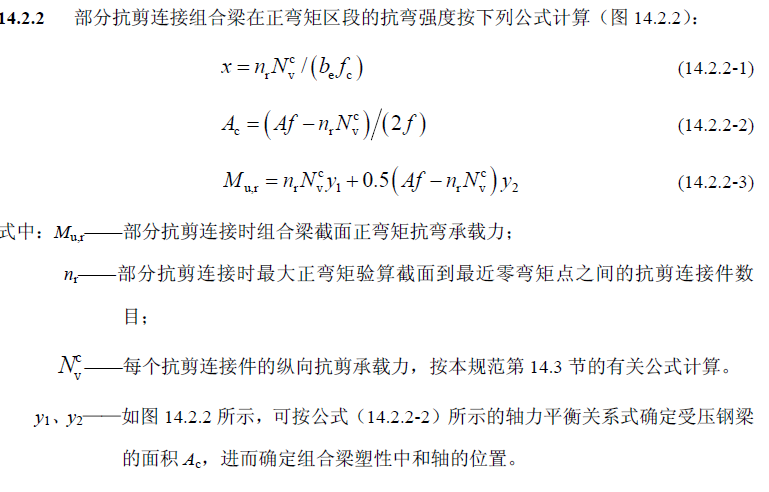

钢结构规范14.2组合梁设计14.2.2节，部分抗剪连接组合梁计算里的y1（钢梁受拉区截面形心至混凝土翼板受压区截面形心的距离）和y2（钢梁受拉区截面形心至钢梁受压区截面形心的距离），该如何计算呢？卡住了，翻了好多资料都没有找到相关的介绍，求助大家，帮帮忙，这里先谢谢了。



1楼 2016-01-11 19:00:53

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

专家顾问 (职业作家)

感谢参与，应助指数 +1

根据轴力平衡关系计算钢梁的受压和受拉区面积，混凝土的压力等于抗剪键的剪力，再由14.2.2-2求出Ac，进一步求出A-Ac，这就是钢梁受压、受拉区面积。再分别求各自面积的形心，进一步求y1,y2。求面积形心可以参考材料力学教材，就是面积对某轴的一次矩。

知其然，知其所以然。

2楼2016-01-11 20:47:31
