[交流] 微米级材料核壳结构的TEM表征 已有5人参与

以二氧化硅为载体,合成了3um左右的核壳结构的表面分子印迹聚合物材料,之前做了扫描电镜,通过前后对比,平均壳层为35 nm,不知道能不能通过透射电镜直接看出壳层厚度啊?因为之前看帖子说微米级的透射做不了?
谢谢啊,很着急。随时等
回复此楼

» 本帖已获得的红花(最新10朵)

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

省不掉的事早做。紧要关头不放弃,绝望就会变成希望。不管做什么,贵在坚持。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

木头Si

银虫 (小有名气)

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
随静向葵: 金币+10 2016-01-12 19:40:54

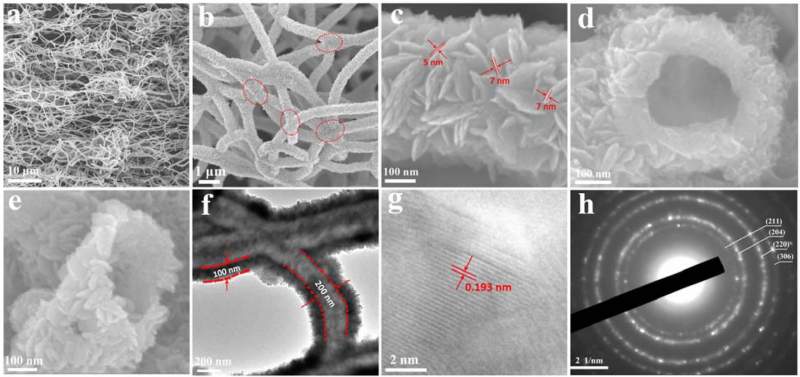

完全可以的,我之前做了一个空心管结构的硫化钴,直径~400 nm,壁厚~100 nm,TEM 看的很清楚
微米级材料核壳结构的TEM表征

很焦急
5楼2016-01-11 21:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

随静向葵

金虫 (正式写手)

没人回答,自己给自己顶!d=====( ̄▽ ̄*)b
省不掉的事早做。紧要关头不放弃,绝望就会变成希望。不管做什么,贵在坚持。
2楼2016-01-11 18:28:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxswdl

至尊木虫 (文坛精英)

Tortoise

文献杰出贡献

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
送红花一朵
随静向葵: 金币+10 2016-01-12 19:41:01
你也用TEM啊,可惜我不会额,帮定一下把
送朵花安慰下
Dripping Concentrated!!energetic and active!
3楼2016-01-11 21:11:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gywu168

木虫 (正式写手)

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
随静向葵: 金币+10 2016-01-12 19:41:06
微米级的也能做TEM啊,可以先拍一张低倍整体的,再拍一张高倍局部的。

发自小木虫Android客户端
4楼2016-01-11 21:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pony123456

铁虫 (正式写手)

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
随静向葵: 金币+10 2016-01-12 19:41:12
一般来说,TEM的样品最好在100nm,如5楼的样品在500nm,看形貌还是可以的,但楼主的样品在3um,太粗了,一是电子穿不透没有信号,不会有好的结果,二是样品太粗大了,害怕掉镜筒造成污染。

发自小木虫IOS客户端
6楼2016-01-11 23:09:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随静向葵

金虫 (正式写手)

引用回帖:
3楼: Originally posted by hxswdl at 2016-01-11 21:11:54
你也用TEM啊,可惜我不会额,帮定一下把
送朵花安慰下

谢谢咯,明天上仪器测测便知。

发自小木虫Android客户端
省不掉的事早做。紧要关头不放弃,绝望就会变成希望。不管做什么,贵在坚持。
7楼2016-01-12 03:03:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随静向葵

金虫 (正式写手)

引用回帖:
4楼: Originally posted by gywu168 at 2016-01-11 21:22:46
微米级的也能做TEM啊,可以先拍一张低倍整体的,再拍一张高倍局部的。

好吧,决定去测了,粒径大了,担心看不到,说明不了问题

发自小木虫Android客户端
省不掉的事早做。紧要关头不放弃,绝望就会变成希望。不管做什么,贵在坚持。
8楼2016-01-12 03:04:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随静向葵

金虫 (正式写手)

引用回帖:
6楼: Originally posted by pony123456 at 2016-01-11 23:09:49
一般来说,TEM的样品最好在100nm,如5楼的样品在500nm,看形貌还是可以的,但楼主的样品在3um,太粗了,一是电子穿不透没有信号,不会有好的结果,二是样品太粗大了,害怕掉镜筒造成污染。
...

恩,谢谢回复。明天测测便知。不抱啥希望~

发自小木虫Android客户端
省不掉的事早做。紧要关头不放弃,绝望就会变成希望。不管做什么,贵在坚持。
9楼2016-01-12 03:05:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随静向葵

金虫 (正式写手)

引用回帖:
5楼: Originally posted by 木头Si at 2016-01-11 21:28:46
完全可以的,我之前做了一个空心管结构的硫化钴,直径~400 nm,壁厚~100 nm,TEM 看的很清楚


你的不算厚啊,至少可以看到的

发自小木虫Android客户端
省不掉的事早做。紧要关头不放弃,绝望就会变成希望。不管做什么,贵在坚持。
10楼2016-01-12 03:06:06
