[求助] ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响 已有3人参与

自己对一个轴类试件进行弹塑性分析
结果出来后发现塑性应变明显偏少一个数量级

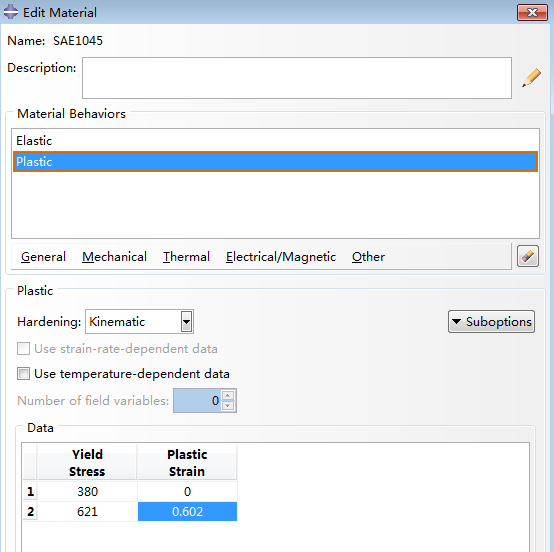

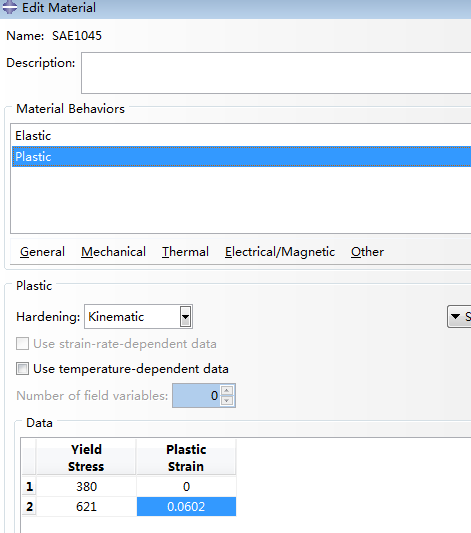

后面更改抗拉强度621Mp对应的塑性应变参数由0.0602到0.602后，结果也差别不大
想请教大家是不是哪里设置的不对，不胜感激

ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响


ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响-1


ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响-2


ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响-3


ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响-4


ABAQUS进行实体弹塑性分析的时候，改变塑性参数，应力应变结果居然没影响-5
回复此楼

» 猜你喜欢
1楼 2016-01-11 15:02:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuxqstyle

银虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
S1nTom: 金币+10, ★有帮助 2016-01-13 10:32:59
变化不大说明基本没有进入塑性，可以试试把载荷加大一个量级看看。
赞一下(1人) 回复此楼
2楼2016-01-12 12:00:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S1nTom

银虫 (小有名气)
引用回帖:
2楼: Originally posted by zhuxqstyle at 2016-01-12 12:00:45
变化不大说明基本没有进入塑性，可以试试把载荷加大一个量级看看。

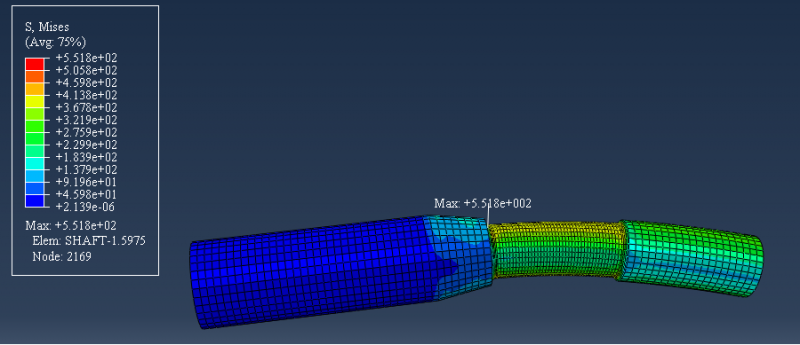

但是按照设定的屈服应力来看，Mises应力达到551.8Mpa应该早就进入屈服了，就是这个地方搞不明白
赞一下 回复此楼
3楼2016-01-13 10:07:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

空中飞客

至尊木虫 (著名写手)

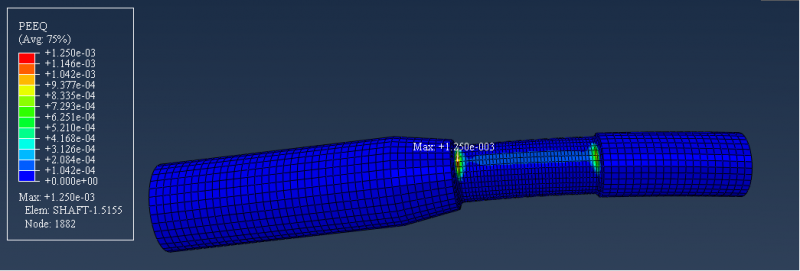

1.25e-3和1.303e-3，没变化吗，将0.602改为0.001看看什么情况
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

S1nTom
4楼2016-01-13 10:41:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S1nTom

银虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by 空中飞客 at 2016-01-13 10:41:51
1.25e-3和1.303e-3，没变化吗，将0.602改为0.001看看什么情况

1.25e-3和1.303e-3确实是有变化，可是我把材料参数里621MPa对应的塑性应变增大了一个数量级到0.602，算出来的PEEQ差别太小了。而且将0.602改为0.001之后，最大Mises应力变成503MPa，PEEQ为3.53e-4。这情况我也是无语了
赞一下 回复此楼
5楼2016-01-13 11:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S1nTom

银虫 (小有名气)
快来人哪，就没人做过实体轴类零件的弹塑性分析么
赞一下 回复此楼
6楼2016-01-13 11:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuxqstyle

银虫 (著名写手)

【答案】应助回帖

弹性模量、泊松比、尺寸设置正确吗，单位统一吗？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

S1nTom
7楼2016-01-13 12:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

S1nTom

银虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by zhuxqstyle at 2016-01-13 12:24:58
弹性模量、泊松比、尺寸设置正确吗，单位统一吗？

弹性模量204000（MPA），泊松比0.29，长度410，弯扭矩分别为2325000,1350000（Nmm），单位应该没错吧
赞一下 回复此楼
8楼2016-01-13 15:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiaziyue001

新虫 (初入文坛)

【答案】应助回帖

请问您的问题解决了么？我有和你一样的问题，求帮助
赞一下 回复此楼
9楼2016-09-29 10:19:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ecusthjd

铜虫 (正式写手)

【答案】应助回帖

局部塑性变形是受约束的，变形量要受周边还处在弹性阶段的结构约束。
赞一下 回复此楼
