[求助] 单模输出的光，光斑不圆。 已有3人参与

将自由空间的激光耦合到单模光纤中，输出的光斑不圆有哪些原因？光纤端面无损害。激光波长是1178 nm，光纤纤芯6微米， NA：0.11，波长是1064 nm（不知道是不是因为波长不一样导致）。求大神指点一下，是什么原因造成的？
回复此楼

» 猜你喜欢
1楼 2016-01-11 11:13:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wcghha

木虫 (著名写手)
用截断法，从光纤出射端依次截几段大概1-2cm，然后观察出射光斑是否会有变化

我猜测是光纤的问题
赞一下 回复此楼
啊哦额
2楼2016-01-11 15:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

懒懒地爱

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by wcghha at 2016-01-11 15:46:57
用截断法，从光纤出射端依次截几段大概1-2cm，然后观察出射光斑是否会有变化

我猜测是光纤的问题

能具体说一下吗？我们尝试了三根光纤，都是这个样子。
赞一下 回复此楼
3楼2016-01-11 16:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shadow219

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
激光波长大于工作波长1064nm，那就应该不是波长的缘故，因为这个波长也满足单模条件。可以发一下光斑的图让大家帮忙分析一下可能原因。个人感觉最可能的原因是光纤受应力或内部制造缺陷影响导致了输出光斑不严格为高斯型。  三根光纤输出光斑是相同的样子吗？   发一下光斑的图片会更方便大家判断。
赞一下 回复此楼
4楼2016-01-11 17:30:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

懒懒地爱

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by shadow219 at 2016-01-11 17:30:45
激光波长大于工作波长1064nm，那就应该不是波长的缘故，因为这个波长也满足单模条件。可以发一下光斑的图让大家帮忙分析一下可能原因。个人感觉最可能的原因是光纤受应力或内部制造缺陷影响导致了输出光斑不严格为高 ...

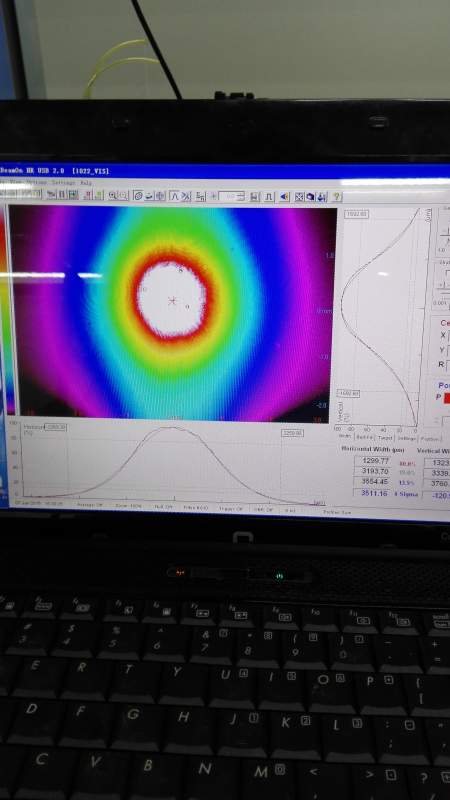

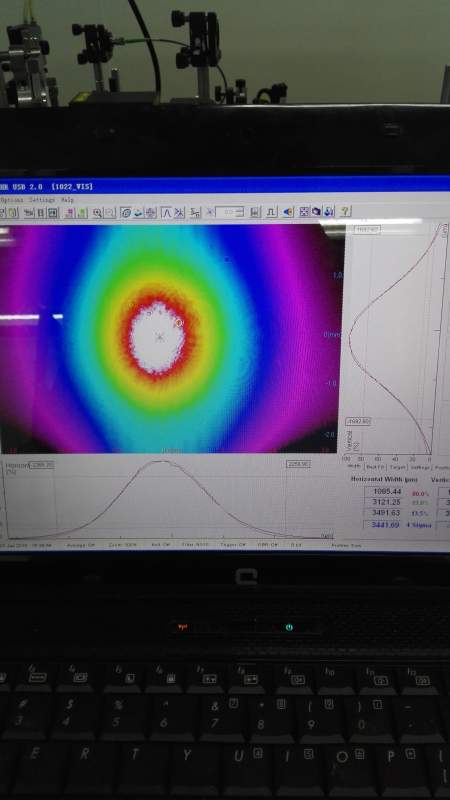

非常感谢，下三张图是从三根光纤直接输出的光斑图。
单模输出的光，光斑不圆。


单模输出的光，光斑不圆。-1


单模输出的光，光斑不圆。-2
赞一下 回复此楼
5楼2016-01-11 18:04:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

redmast

金虫 (正式写手)

【答案】应助回帖

你这个情况还好吧，中心处的白斑，也就是场强最大的地方，看起来也比较接近圆形，差不多。实际的光纤纤芯也不会特别圆，再加上单模光纤中传输信号是线偏振的，在偏振方向上光斑的尺寸或多或少会大一些，所以，个人感觉，你这个是正常情况。
赞一下 回复此楼
6楼2016-01-15 09:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

后会有期wq

新虫 (初入文坛)

【答案】应助回帖

楼主请问你们用的是什么相机
我们实验室用的CCD测出来像牛顿环的干涉条纹
赞一下 回复此楼
7楼2016-05-09 17:28:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小兔子702

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 后会有期wq at 2016-05-09 17:28:38
楼主请问你们用的是什么相机
我们实验室用的CCD测出来像牛顿环的干涉条纹

请问你的干涉条纹后来解决了吗？我们也遇到了这个问题，不知道是什么原因，求指教
赞一下 回复此楼
8楼2017-08-17 10:40:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
