[求助] 等效应变过大问题 已有3人参与

哪位大神们帮我看看，，我用ABAQUS仿真板材渐进成形，属于板材大变形的那种，可是在分析结果中，局部某个网格出现了700%的等效应变，其他位置应变比他小了一个数量级，，这个是怎么回事？请虫神们帮助一下小虫，，小虫在这里谢过了。

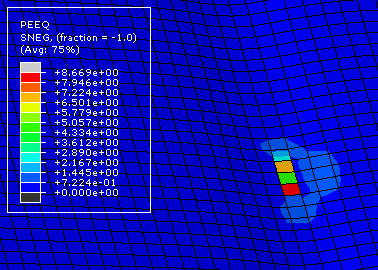

等效应变过大问题
回复此楼

» 本帖已获得的红花（最新10朵）

天涯行客ustb

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-10 19:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天涯行客ustb

新虫 (小有名气)
求大神帮助

发自小木虫Android客户端
回复此楼
2楼2016-01-10 20:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc简单

禁虫 (小有名气)
感谢参与，应助指数 +1
本帖内容被屏蔽
3楼2016-01-10 20:50:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天涯行客ustb

新虫 (小有名气)
你好，我这里是用位移载荷实现的，板料四周固定，成形工具下压2 mm，然后沿矩形轨迹移动

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-01-11 13:08:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen138849

铁虫 (初入文坛)

【答案】应助回帖

Hi,

possible reason is: loading rate is too high or mass scaling.

solutions:
1. turn off mass scaling first, try lower loading rate. especially lower initial approaching tool speed
2. refine mesh, but not too small, which effects stability limit
3. try analytical tool surface
赞一下(1人) 回复此楼
5楼2016-02-11 05:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天涯行客ustb

新虫 (小有名气)
送红花一朵
谢谢

发自小木虫Android客户端
回复此楼
6楼2016-02-11 08:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

看一下有没有出现应力集中。
赞一下 回复此楼
人生得意须尽欢
7楼2016-02-18 08:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bhw黑曼巴

新虫 (初入文坛)
我也是做渐进成形模拟，在运动轨迹那遇到了瓶颈，请问你是用的什么方法做的轨迹，能否指点一二，谢谢
赞一下 回复此楼
8楼2017-04-27 15:44:56
