[求助] 求用Zahner拟合的阻抗的电路图的分析 已有2人参与

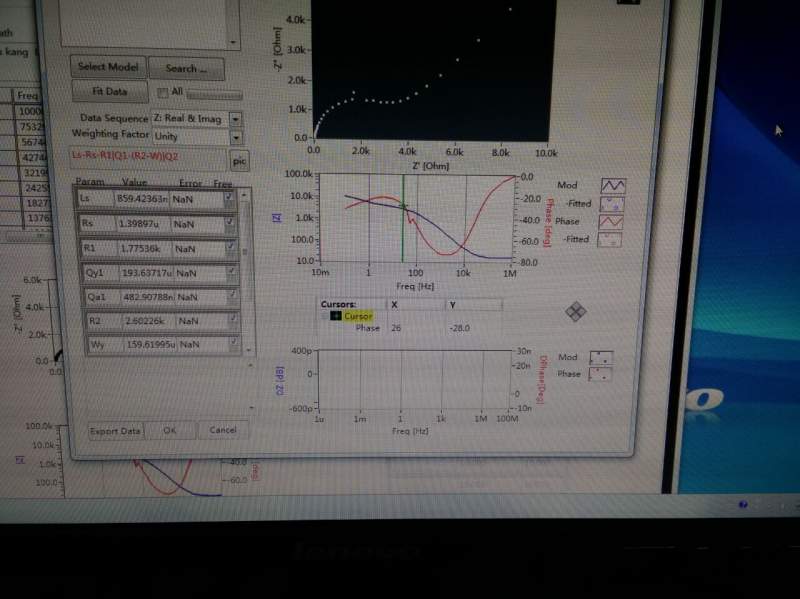

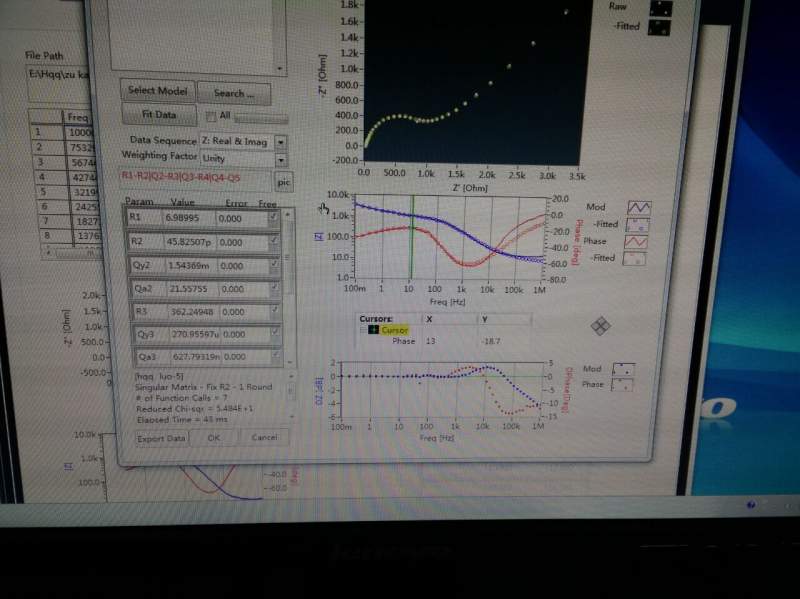

用德国Zanher做的阻抗，用软件拟合的电路图 ，求分析        特求R   Q   W  Rs    Ls所表示的含义

求用Zahner拟合的阻抗的电路图的分析


求用Zahner拟合的阻抗的电路图的分析-1
回复此楼

» 猜你喜欢
1楼 2016-01-10 16:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6个字符

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
新手懂得也不多，用过这个软件测试，但是拟合还没做过。
个人意见：W应该是半无限扩散阻抗，L是电感，RS是溶液阻抗，其他的具体我也不太清楚，就不误人子弟了。。楼主可以问问师兄或者查查资料，还有静静的等待大神来吧，一起学习！
赞一下 回复此楼
希望能够顺顺利利
2楼2016-01-11 09:53:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

6个字符

铜虫 (小有名气)

【答案】应助回帖

哦，还有Q是界面电容，R的话有可能是极化电阻或者其他电阻。。
赞一下 回复此楼
希望能够顺顺利利
3楼2016-01-11 10:13:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

实验室大蘑菇

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
R   Q   W  Rs    Ls。这个软件的元件标示应该是参照的zview的，
R是通用电阻。
Q常相角元件，内含两参数，双电层电容和弥散指数
W韦伯扩散，即半无限扩散
Rs，s下标表示series串联，以为串联的电阻
Ls，串联电感
赞一下 回复此楼
蘑菇，吃吃吃。
4楼2016-01-11 14:58:40
