[求助] icem中六面体网格边界层的划分

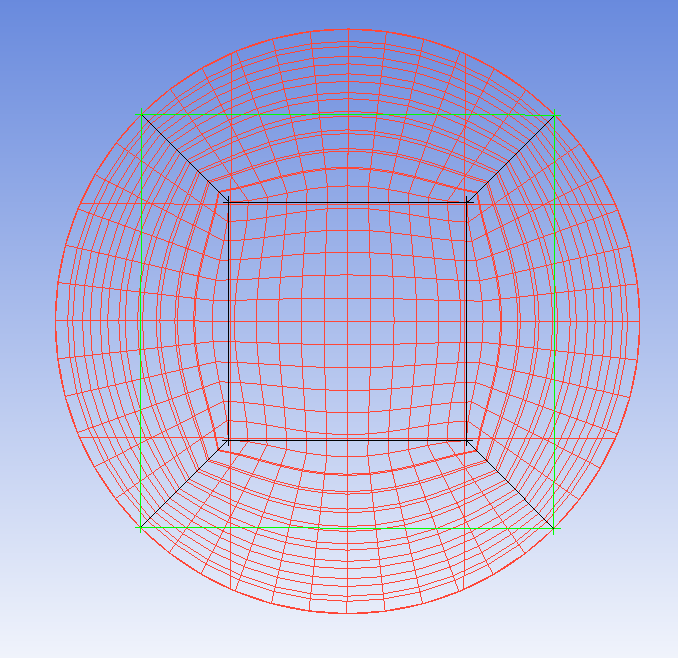

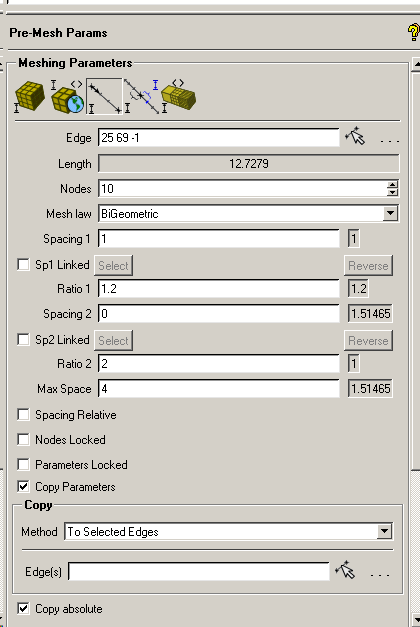

大神们，请问在六面体网格边界层的划分中，pre-mesh中的spacing 2以及ratio 2怎么设置？我只需要一个spacing和ratio。不是俩边加密，只是往一边加密。我现在得到的结果如下图：

icem中六面体网格边界层的划分


icem中六面体网格边界层的划分-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-01-09 22:24:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IAMblacker

金虫 (小有名气)
改mesh law

发自小木虫Android客户端
回复此楼

» 本帖已获得的红花（最新10朵）

吴长春854
2楼2016-01-10 00:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴长春854

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by IAMblacker at 2016-01-10 00:22:44
改mesh law

不是应该默认的那个吗？那应该改哪个mesh law啊？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-01-10 00:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴长春854

铜虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by IAMblacker at 2016-01-10 00:22:44
改mesh law

知道了，谢谢
回复此楼
4楼2016-01-10 12:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IAMblacker

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 吴长春854 at 2016-01-10 12:12:49
知道了，谢谢

你要的效果应该是Exponential1或者2，试试
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

吴长春854
5楼2016-01-10 14:19:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴长春854

铜虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by IAMblacker at 2016-01-10 14:19:49
你要的效果应该是Exponential1或者2，试试...

我用了geometric 1，现在可以了。但是还是很谢谢你！
赞一下 回复此楼
6楼2016-01-11 10:37:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴长春854

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by IAMblacker at 2016-01-10 14:19:49
你要的效果应该是Exponential1或者2，试试...

麻烦问一下，我目前学习的是扭曲管的网格划分，之前用的是四面体网格，现在我想尝试六面体网格看看，但是我想了一下应该可以用face拉伸创建块，再进行划分。但是我找不到扭曲管的中心线，你能帮帮忙吗？谢谢
赞一下 回复此楼
7楼2016-01-11 13:01:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IAMblacker

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 吴长春854 at 2016-01-11 13:01:42
麻烦问一下，我目前学习的是扭曲管的网格划分，之前用的是四面体网格，现在我想尝试六面体网格看看，但是我想了一下应该可以用face拉伸创建块，再进行划分。但是我找不到扭曲管的中心线，你能帮帮忙吗？谢谢...

这个不太清楚，应该是要单独创建一下点还有线再拉伸。我也该开始学ICEM，用到的几何文件除了教程自带的tin文件其他的都是在catia里面创建好导入的
赞一下 回复此楼
8楼2016-01-11 13:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴长春854

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by IAMblacker at 2016-01-11 13:56:41
这个不太清楚，应该是要单独创建一下点还有线再拉伸。我也该开始学ICEM，用到的几何文件除了教程自带的tin文件其他的都是在catia里面创建好导入的...

我几何模型是通过solidworks画的，现在就是六面体网格不会画
赞一下 回复此楼
9楼2016-01-11 15:31:42
