[求助] Fluent 如何设置周期边界条件？ 已有1人参与

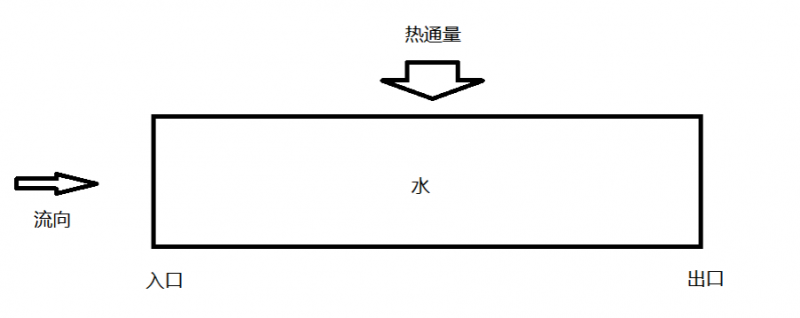

本人刚刚接触流体领域，目前想通过Fluent软件模拟明渠流内水体的热分层，目前考虑的是在Fluent中建立一个二维矩形区域，材料设置为水，采用Map网格划分，左右边界想设置为周期条件，上边界施加一恒定的热通量，其他边界绝热。但是按照网上的帖子进行周期边界设置时，在计算刚开始时便会出现错误跳出，想问一下诸位能不能指点一下我的设置上时都有不妥之处？或者如何正确的仿真此问题

希望大家能够帮忙，谢谢

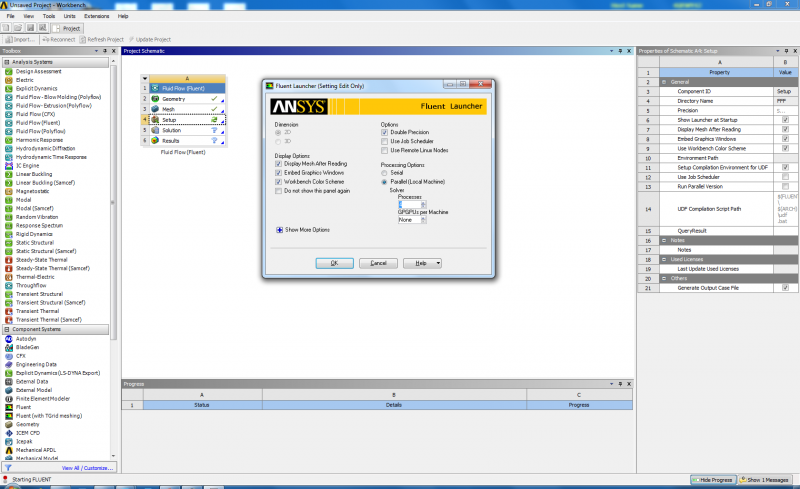

Fluent 如何设置周期边界条件？

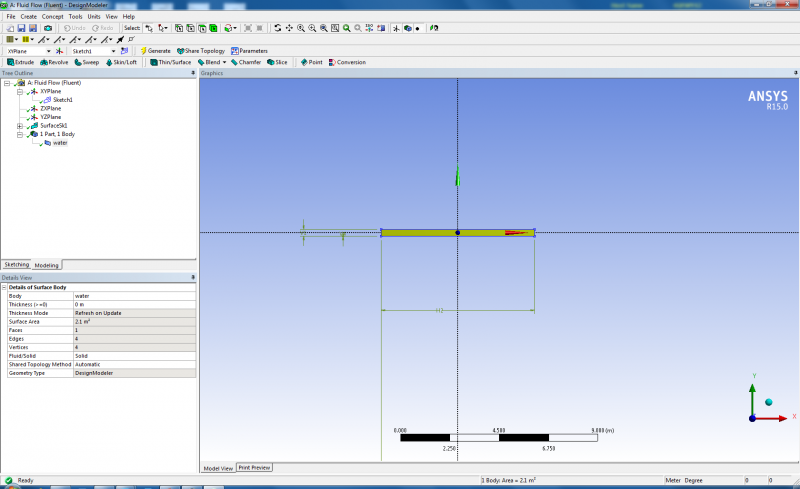

Fluent 如何设置周期边界条件？-1

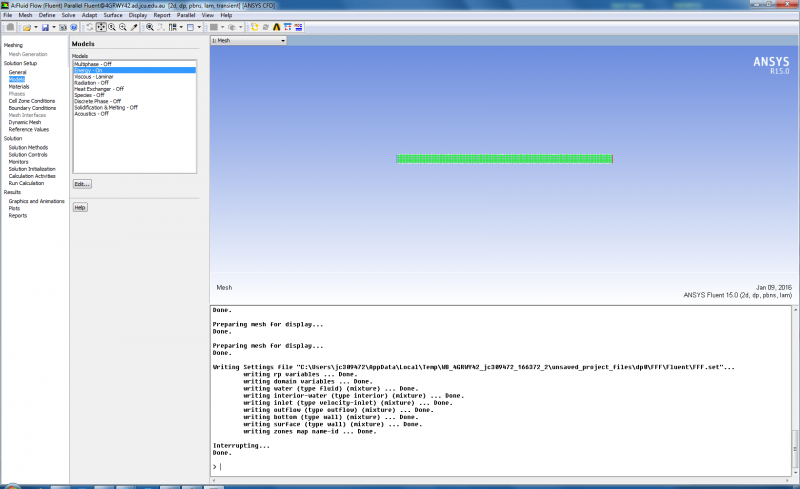

Fluent 如何设置周期边界条件？-2

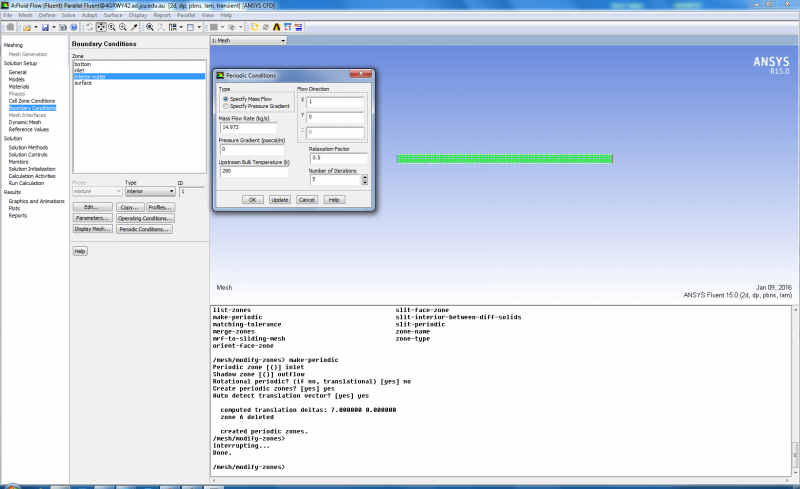

Fluent 如何设置周期边界条件？-3

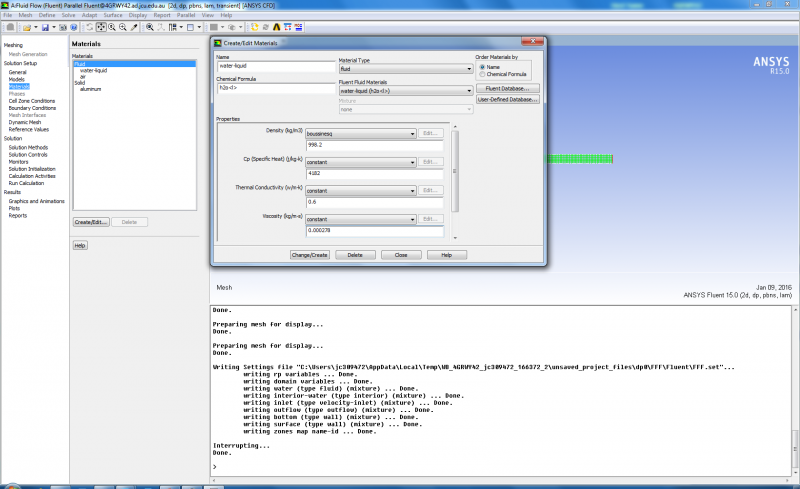

Fluent 如何设置周期边界条件？-4

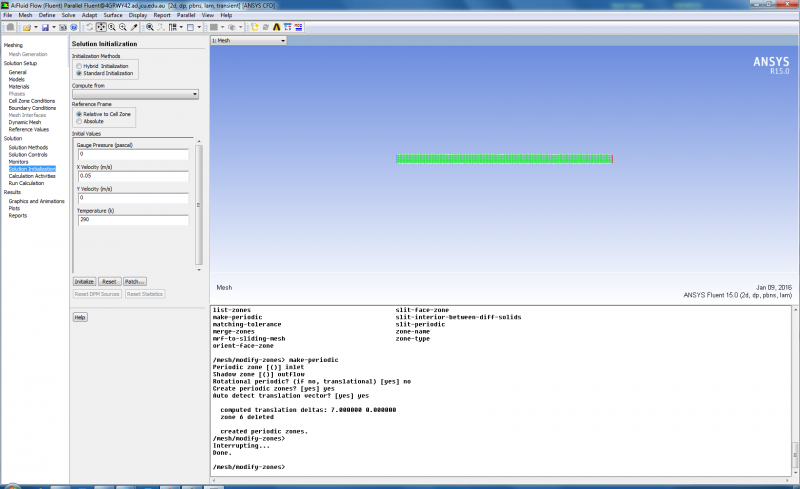

Fluent 如何设置周期边界条件？-5

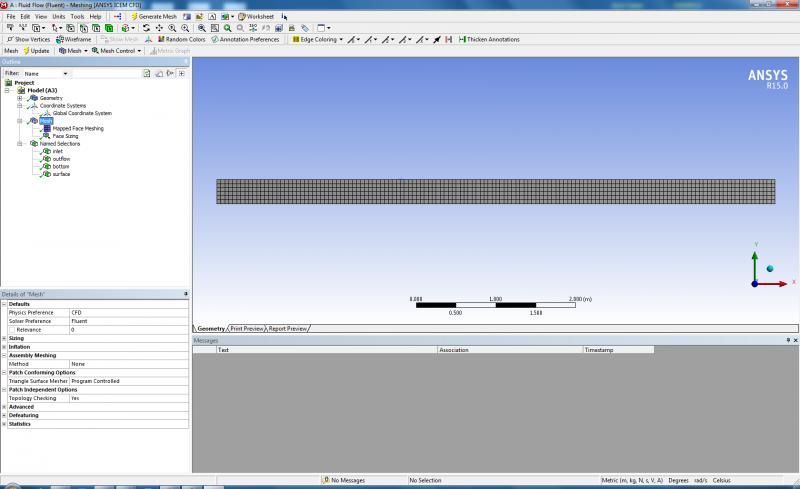

Fluent 如何设置周期边界条件？-6


Fluent 如何设置周期边界条件？-7


Fluent 如何设置周期边界条件？-8


Fluent 如何设置周期边界条件？-9


Fluent 如何设置周期边界条件？-10


Fluent 如何设置周期边界条件？-11


Fluent 如何设置周期边界条件？-12
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-01-09 12:09:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beiyang28

银虫 (小有名气)
bless

发自小木虫IOS客户端
回复此楼
2楼2019-11-04 12:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

穆小云123

新虫 (初入文坛)

【答案】应助回帖

周期边界如何设置
赞一下 回复此楼
3楼2019-11-07 15:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

afy12360

新虫 (初入文坛)
想问一下，在fluent怎么设置周期边界条件？（不借助ICEM等外部组件）为什么我在setup里找不到periodic condition？需要在mesh里提前做某些设置吗？求助
赞一下 回复此楼
4楼2020-06-07 00:06:15
