[求助]
带中心孔的板的网格划分 已有3人参与
|

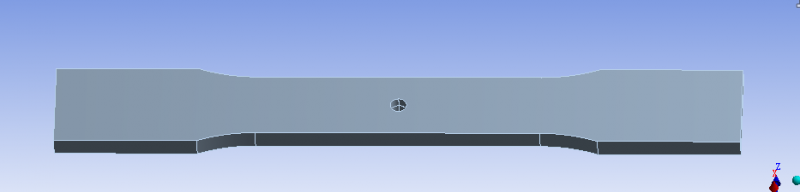

求帮忙教一下怎么用workbench画网格，我想把如图 "构件" 的网格画成如图 “理想网格”（这里只有四分之一） 那样，要求向“理想网格”那样孔边很密，其他地方相对较稀疏。我对workbench的DM非常不熟悉。我上网查了如何画，但是不会具体操作。我的想法是先将构件用slice分为三段，即包含孔的中间长方体，和另外两段。。然后将包含孔 的长方体过中线作两条 十 字形 垂直于边线的线。用slice以两条线将长方体分为四分。然后将所有用merge合并起来。但是具体操作我不会，求帮助，时间很紧 构件.png  理想网格.png |
