[求助] pointwise画三维直机翼网格 已有3人参与

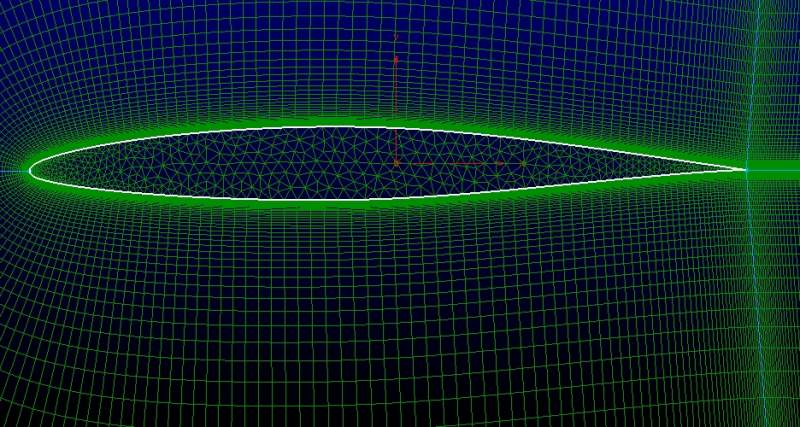

新手求教，请问用pointwise，三维机翼的端面是不是只能画成非结构网格啊（如图），这样部分结构部分非机构可以吗？该机翼展弦比5，沿翼展方向流场多大比较合适啊？

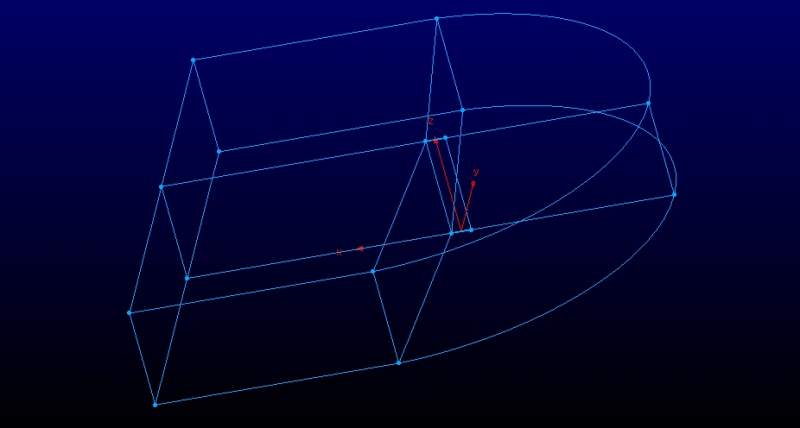

pointwise画三维直机翼网格


pointwise画三维直机翼网格-1
回复此楼

» 猜你喜欢
1楼 2016-01-07 20:35:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mechzhen

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
说实话我表示糊涂了，你说的机翼端面在流场里头吗？你用的是什么程序，若干是fluent，则结构非结构都可以，如果是自己的程序，则看你程序的求解能力了，另外，该机翼展弦比5，沿翼展方向流场多大比较合适啊？这是什么意思？
赞一下 回复此楼
奔跑-追赶-超越-在路上！
2楼2016-01-09 08:41:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
11abcsky: 金币+5, ★有帮助 2016-01-10 18:04:31
这要看来流速度，速度越小，远场越大，一般在3--5倍展长之间。网格这样画是可以的。
赞一下 回复此楼
人生得意须尽欢
3楼2016-01-09 14:51:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenhuismile

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我只做过一点FLUENT仿真，只是不明白，为什么机翼内部也画上了网格？
赞一下 回复此楼
4楼2016-01-10 10:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mechzhen

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by chenhuismile at 2016-01-10 10:13:14
我只做过一点FLUENT仿真，只是不明白，为什么机翼内部也画上了网格？

也搞不懂
回复此楼
奔跑-追赶-超越-在路上！
5楼2016-01-10 20:24:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jingliangguo

新虫 (初入文坛)
你说的应该是机翼的翼稍的翼型。那个是可以做成结构网格的，只不过比较麻烦。如果你用非结构的话，那你总个场都得用非结构网格，建议你用trex网格

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-04-06 18:36:20
