simufact.forming挤压成形分析（管材挤压）
|

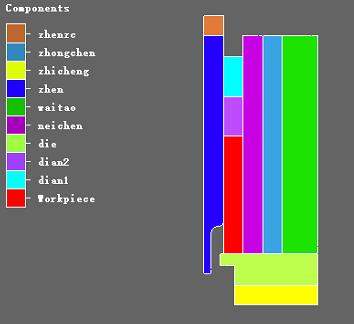

simufact.forming挤压成形分析（管材挤压） simufact.forming在做挤压成形分析的时候，一般需要在工作区进行网格细化，simufact在2D挤压分析或管材挤压分析，比较容易，对网格要求较低，但是在3D挤压时，要求工作区的网格要细，这就需要使用simufact自带的网格局部细化工具，进行挤压成形过程的细化分析，这样才能保证求解过程的收敛性。  另外，挤压成形中，有时候需要考虑，挤压筒、内衬、中衬之间的过盈配合对模具产生的应力的作用，以及在成形过程中模具所受的应力分析，simufact能够实现多个变形体，并且将模具看成弹性变形体，精确分析弹性变形产生的应力作用和变形作用对产品精度的影响。  以下为3D分析采用四分之一模型进行的管材挤压成形分析，挤压工作区采取了网格细化。此模型初始网格两万左右，挤压到后面网格变成八万左右，随着挤压的进行，网格将继续增加，从而3D挤压计算要比2D挤压计算的慢，因为3D模型要进行更多的网格重划分计算，一般建议采用2D模型进行挤压分析，另外3D模型挤压，不一定将模型计算完，当挤压过程达到稳定挤压即可表现整个挤压过程：   其它管材挤压  |
