| 查看: 1461 | 回复: 4 | ||
[求助]
研究非晶的室温纳米蠕变，发现纳米压痕曲线很奇怪，求解答 已有1人参与
|
|

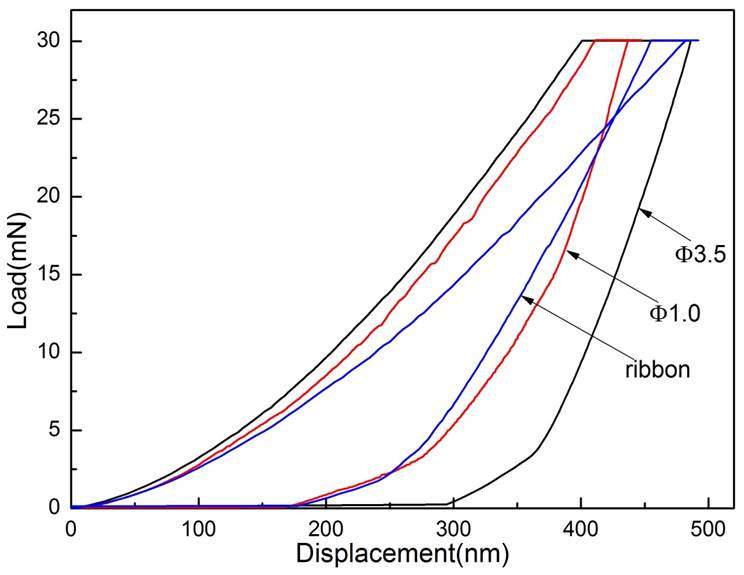

样品是三个不同冷却速度的钴铁基非晶，用的仪器是瑞士CSM公司的Ultra+MCT纳米压痕仪，加载速率20mN/min，保载载荷30mN，保载时间10min。 可是奇怪的是在保载阶段曲线出现了回退，而且有规律，冷却速度越大的样品回退越多。 个人猜想要么是冷却速度对非晶内部不均匀结构影响很大，导致的残余应力（斥力）使曲线回退；要么就是操作失误或者纳米压痕热漂移导致的。 由于各种原因很难重复实验，求大神试着解答一下，非常感谢！ ![\"研究非晶的室温纳米蠕变，发现纳米压痕曲线很奇怪，求解答\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/0106/w129h3612668_1452044848_601.jpg#opennewwindow\") |
回复此楼» 猜你喜欢
filecode变化情况
已经有21人回复
-
听说今天filecode变了
已经有45人回复
-
大家散了吧，后缀研究没有意义，别浪费时间了，过好目前的每一天，不要焦虑
已经有7人回复
-
关于豆爷回答的JTJC与%2F数量
已经有6人回复
-
面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！
已经有31人回复
-
filecode
已经有19人回复
-
基金中了
已经有11人回复
-
固定端突然变了，今天
已经有8人回复
-
filecode
已经有11人回复
-
求各位大神看下
已经有33人回复
» 本主题相关商家推荐: (我也要在这里推广)
2楼2016-01-06 10:03:15
快乐材料
木虫 (正式写手)
- 应助: 16 (小学生)
- 金币: 3553.9
- 红花: 2
- 帖子: 752
- 在线: 150.7小时
- 虫号: 1727145
- 注册: 2012-03-30
- 性别: GG
- 专业: 金属材料的力学行为
3楼2016-04-28 20:54:58
4楼2016-05-20 02:13:25
5楼2023-06-30 15:09:00
100
