小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 金属基 » 石墨/铜复合材料SEM图分析
211/3返回列表123下一页
查看: 3660  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lg_211

新虫 (初入文坛)

[求助] 石墨/铜复合材料SEM图分析 已有6人参与

求助：石墨/铜复合材料SEM图中出现的黑色长条是裂纹还是填充的石墨，有什么方法可以准确地确定？特别是那些窄一些的黑条，下面配图。哪位大神能够解答，希望能获得帮助，万分感谢。。第一次发帖，希望获得大家的帮助，谢谢。

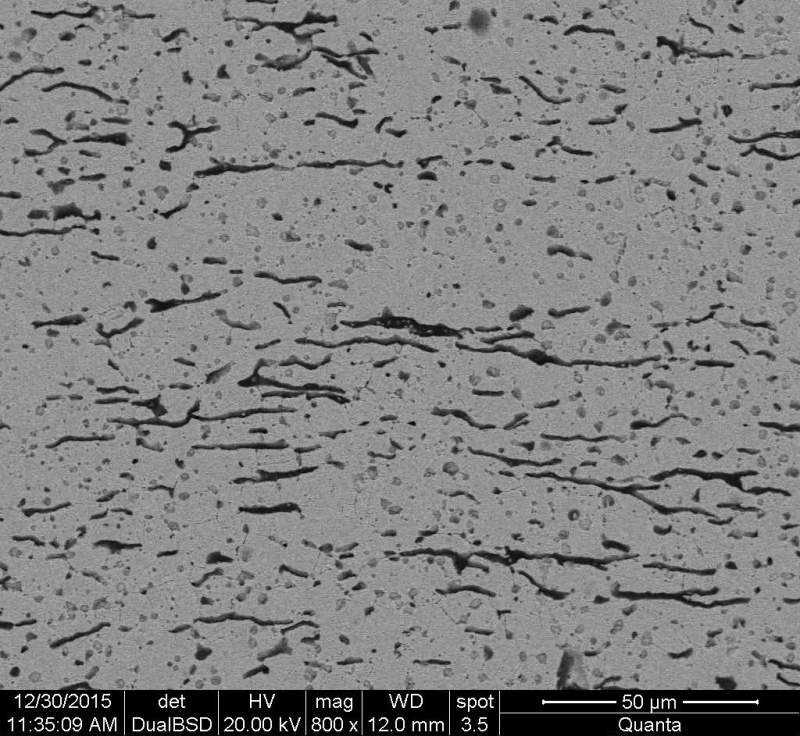

石墨/铜复合材料SEM图分析


石墨/铜复合材料SEM图分析-1

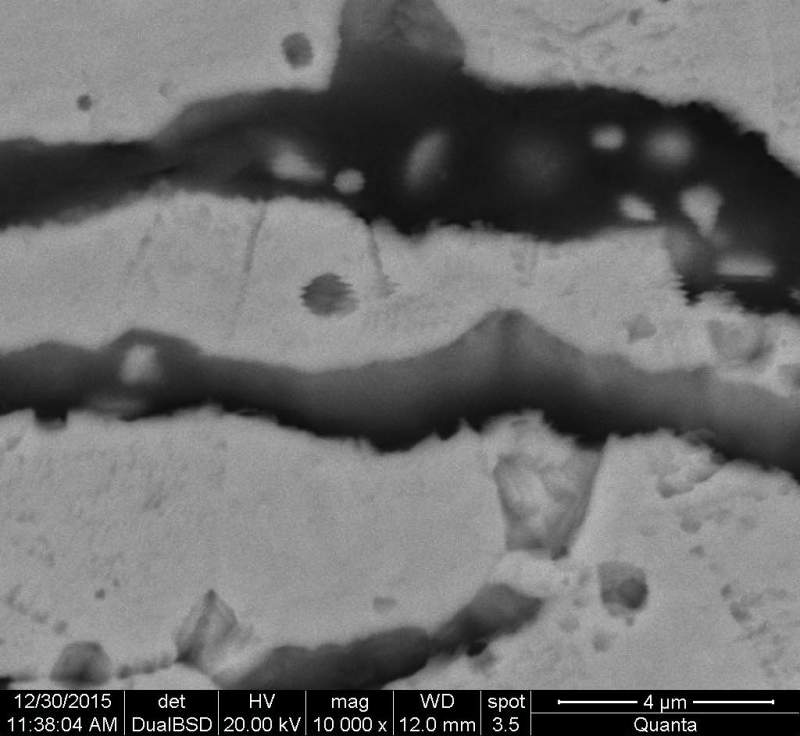

3_004.jpg，3_003的背散射图

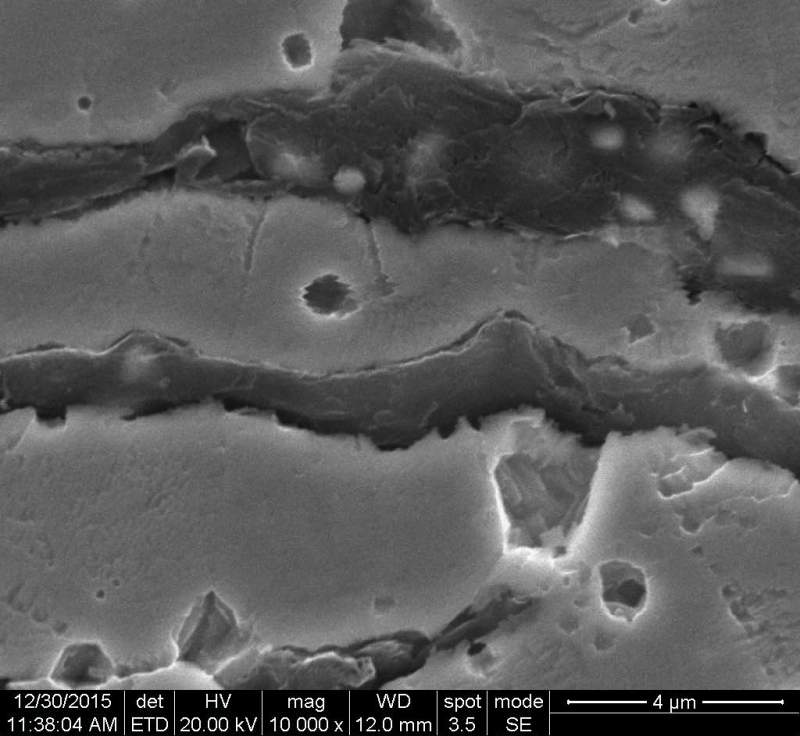

石墨/铜复合材料SEM图分析-2


石墨/铜复合材料SEM图分析-3
3_006.jpg,3_005背散射图
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-01-05 19:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

andrewzhang

铁杆木虫 (著名写手)

超级无敌加菲

【答案】应助回帖

感谢参与，应助指数 +1
背散射在这个判断上不如能谱。打个eds mapping什么都好了

发自小木虫Android客户端
赞一下(2人) 回复此楼
2楼2016-01-05 22:40:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

basa123

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
先对着黑色部位打能谱如果是C就去用拉曼光谱对类似位置进行进一步确认  如果所得到的拉曼光谱有石墨烯特征峰则可认为是石墨烯
赞一下(2人) 回复此楼
3楼2016-01-05 23:19:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qmgyc

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果你知道成分比例就很清楚了。
赞一下(1人) 回复此楼
4楼2016-01-06 08:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
5楼2016-01-06 08:15:22
已阅   申请CM-EPI   回复此楼   编辑   查看我的主页
普通回帖

lg_211

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by andrewzhang at 2016-01-05 22:40:37
背散射在这个判断上不如能谱。打个eds mapping什么都好了

首先非常感谢你的解答。做了EDS，打能谱是有限的，并不能确定所有黑条都是石墨，你能给出更好的判断方法吗？万分感谢
石墨和裂纹直观表现差不多，特别是那些稍微弯曲的
赞一下 回复此楼
6楼2016-01-06 09:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lg_211

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by basa123 at 2016-01-05 23:19:50
先对着黑色部位打能谱如果是C就去用拉曼光谱对类似位置进行进一步确认  如果所得到的拉曼光谱有石墨烯特征峰则可认为是石墨烯

建议很不错，谢谢你的解答。在放大的图中有些能明显看出有石墨填充，有些看不出，不知道是裂纹表现的黑色还是碳表现出来的，特别是那些长的稍微弯曲的黑色线条。希望能得到你的解答，感谢。
（我找的文献中也只是判断黑色线条就是石墨，而没有具体说明怎么判断的是石墨，而非裂纹）
赞一下 回复此楼
7楼2016-01-06 09:26:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lg_211

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by qmgyc at 2016-01-06 08:02:58
如果你知道成分比例就很清楚了。

首先感谢你的解答。你这个判断方法很是新颖，请问怎么具体解释呢？我这个材料是石墨含量为2wt%，能说明SEM图中黑色线条哪些是石墨哪些是裂纹，或者所有黑色线条都是石墨，特别是那些长的稍微弯曲的线条。
看你做碳素材料的，相信你水平很高，能帮忙解答一下吗？非常感谢
赞一下 回复此楼
8楼2016-01-06 09:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lg_211

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by bank0719 at 2016-01-06 08:15:22
可以拍一下石墨的电竞

首先感谢你的解答。拍出的石墨是片状，但这也不能说明SEM图复合材料中分布的黑色线条是石墨还是裂纹
赞一下 回复此楼
9楼2016-01-06 09:38:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andrewzhang

铁杆木虫 (著名写手)

超级无敌加菲

【答案】应助回帖

引用回帖:
6楼: Originally posted by lg_211 at 2016-01-06 02:19:16
首先非常感谢你的解答。做了EDS，打能谱是有限的，并不能确定所有黑条都是石墨，你能给出更好的判断方法吗？万分感谢
石墨和裂纹直观表现差不多，特别是那些稍微弯曲的...

我说的是eds mapping，只要有碳的地方就显示一种颜色，其他元素每种元素都显示各自颜色的哪种。把碳元素mapping和形貌像一叠加就看出来哪个黑条是碳哪个不是碳了

发自小木虫Android客户端
赞一下 回复此楼
10楼2016-01-06 09:41:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
