[求助] ICEM三维体内有较多凸起划分结构网格 求大神给点建议 已有3人参与

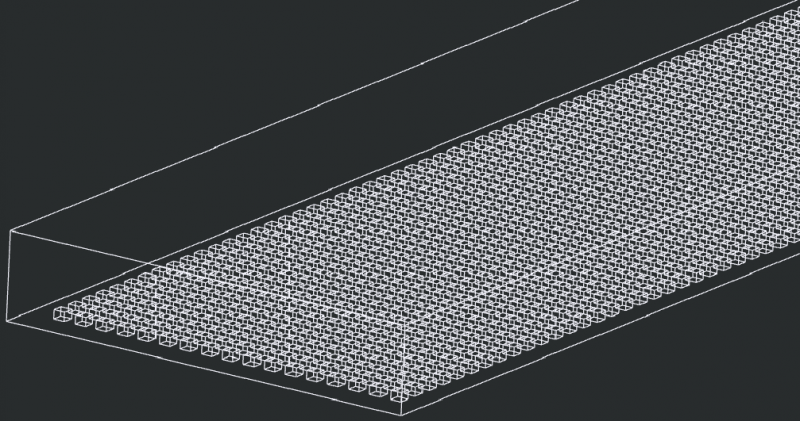

模型如图所示 小凸起为六面体实体不透水 水体充斥大六面体内  看了网上教程要劈分block但是凸起太多操作不过来  求大神指条明路啊

ICEM三维体内有较多凸起划分结构网格 求大神给点建议
回复此楼

» 猜你喜欢
毫无作为
1楼 2016-01-05 16:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jian36

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
还是划分非结构网格吧，这个画结构的太恶心了。。
赞一下 回复此楼
2楼2016-01-06 08:50:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一只架子猪

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by jian36 at 2016-01-06 08:50:46
还是划分非结构网格吧，这个画结构的太恶心了。。

我试了一下可以给小突起画上block  但是好像block之间没有布尔运算的功能  想用大的减去小的还不行  真是的
赞一下 回复此楼
毫无作为
3楼2016-01-06 21:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nee1109

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可以画一个，周期化复制
赞一下(1人) 回复此楼
汗水泪水
4楼2016-01-07 21:03:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
4楼: Originally posted by nee1109 at 2016-01-07 21:03:21
可以画一个，周期化复制

但是周期复制block之后，还是需要一个一个关联，还是费劲
赞一下 回复此楼
我是一个粉刷匠
5楼2017-04-12 21:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by stanstanne at 2017-04-12 21:13:01
但是周期复制block之后，还是需要一个一个关联，还是费劲...

都是六面体，block的face与模型的surface完全贴合，就不需要关联了，系统会自动关联。你直接做一个小方块，然后阵列一下就好了

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-04-12 22:57:06
