Fluent模拟圆管换热 已有2人参与
|

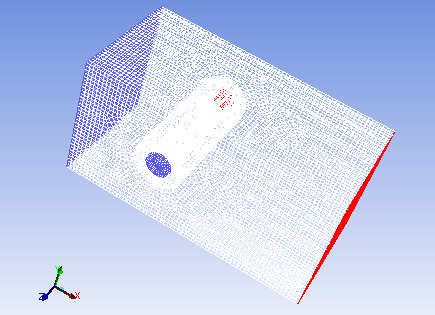

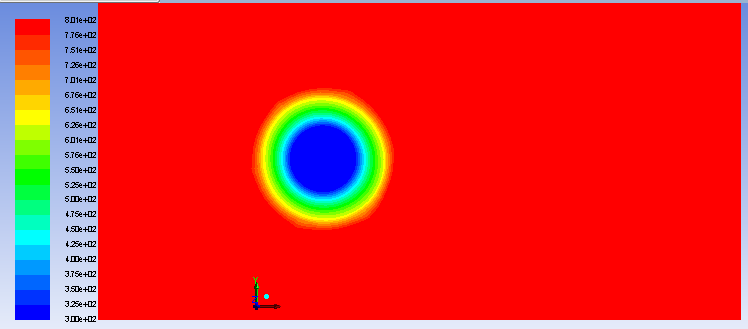

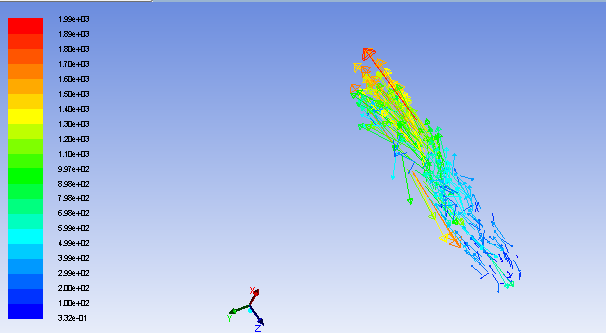

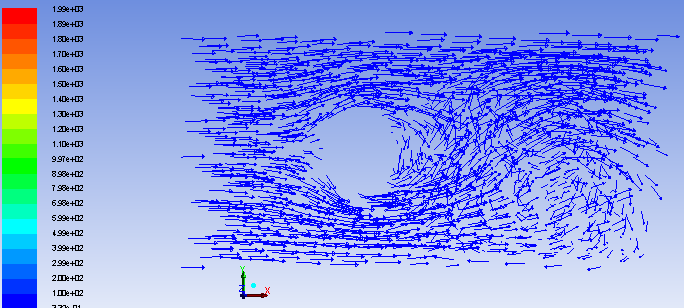

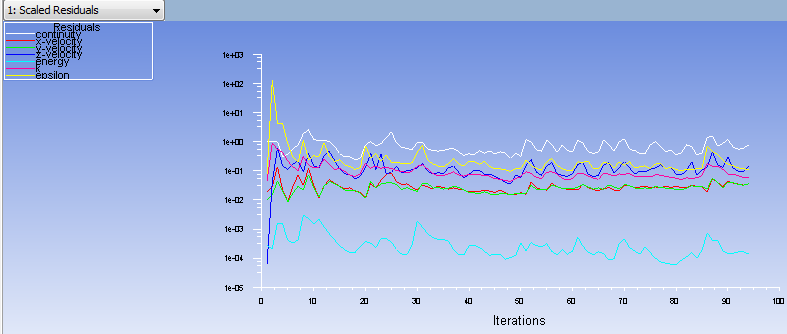

计算下图所示的圆管换热问题，圆管为一定厚度的铝管，内部为水流，温度300K，速度10m/s；外部为气流，温度800K，速度20m/s，两者流向是垂直的。 每个区域我都是用split切割出来的，gambit中固液边界处只有一个面，在fluent中我将两个固液边界都设置为coupled wall 然后残差图特别奇怪  算出来的速度矢量图更加奇怪 1、外流场  2、内流场  个人认为，这个流场虽然有温度，但是大体应该与圆柱绕流没很大差别吧，但是出现这种结果，而且连续性残差特别坏，我不知道是为什么，希望大家可以帮忙解答一下。另外我也试过以下几种情况。 1、将圆管内流场的出口和入口都改为wall，其余不变，连续性残差收敛至0.2左右，外流场与圆柱绕流类似。 2、将圆管内部掏空，即无内流场，将圆管内壁定义为300K恒温，可以出来结果。 3、将圆管外部流场去除，即无外流场，将圆管外壁定义为800K恒温，也可以出来结果。 4、使用布尔运算分割出不同区域，在Fluent中设置为interface，计算后在圆管外壁一周的速度矢量会指向圆管圆心。 我是刚刚接触Fluent，很多东西的设置可能不太清楚，希望大家可以稍微详细地说明一下，十分感谢！！ |
