流浪的土豆

新虫 (初入文坛)

[交流] ansys预应力箱梁模拟 已有2人参与

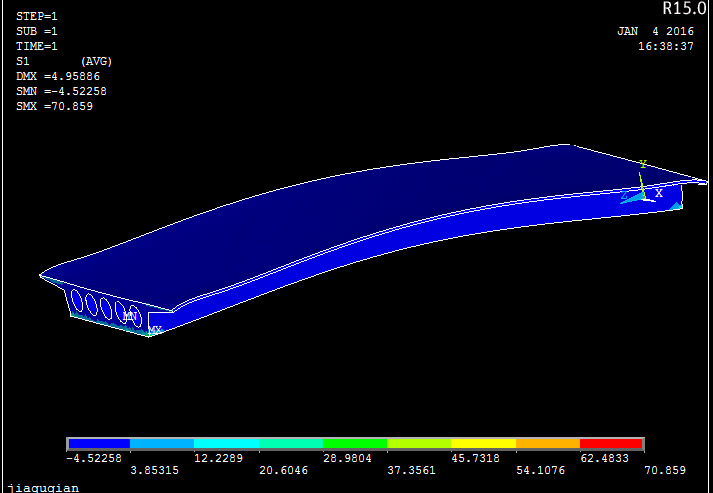

做一个含曲线预应力筋箱梁的ansys模拟，施加重力和预应力之后，梁产生了上拱但是第一主应力云图看不出变化，你哪位大神知道什么原因啊

ansys预应力箱梁模拟
回复此楼

» 猜你喜欢
1楼 2016-01-04 16:38:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei836

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应力集中区域的值太大了，你把首尾两段的单元选择踢出后应该就能看到变化了。

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-01-05 08:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的土豆

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by feifei836 at 2016-01-05 08:18:40
应力集中区域的值太大了，你把首尾两段的单元选择踢出后应该就能看到变化了。

请问去除哪些单元啊？混凝土的还是预应力筋的？怎么去除呢？谢谢

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-01-05 12:59:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei836

至尊木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
在选择的时候选择unseclect，然后选择你要踢出的混凝土单元。把应力比较大的单元踢出，然后再看看应力云图是否有变化。

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-01-05 19:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的土豆

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by feifei836 at 2016-01-05 19:37:55
在选择的时候选择unseclect，然后选择你要踢出的混凝土单元。把应力比较大的单元踢出，然后再看看应力云图是否有变化。

是去除低下天蓝色的那些地方么，

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-01-05 21:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc简单

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
6楼2016-01-07 23:19:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的土豆

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by ftc简单 at 2016-01-07 23:19:37
你的左下角 不是有一块儿区域吗，那个区域可以去掉，不然应力他打，其他的即便是有变化，因为变化区间范围相比于整体的区间范围太小，所以显示同一个颜色了！

我的单元是自由划分的去掉后边界就坑坑洼洼的，有什么方法出来了一下我的支座端，改善应力集中现象么？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-01-08 11:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

流浪的土豆

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 流浪的土豆 at 2016-01-08 11:41:08
我的单元是自由划分的去掉后边界就坑坑洼洼的，有什么方法出来了一下我的支座端，改善应力集中现象么？
...

改善支座

发自小木虫IOS客户端
回复此楼
8楼2016-01-08 11:41:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
