求解后用坐标选取节点选取不到
|
|

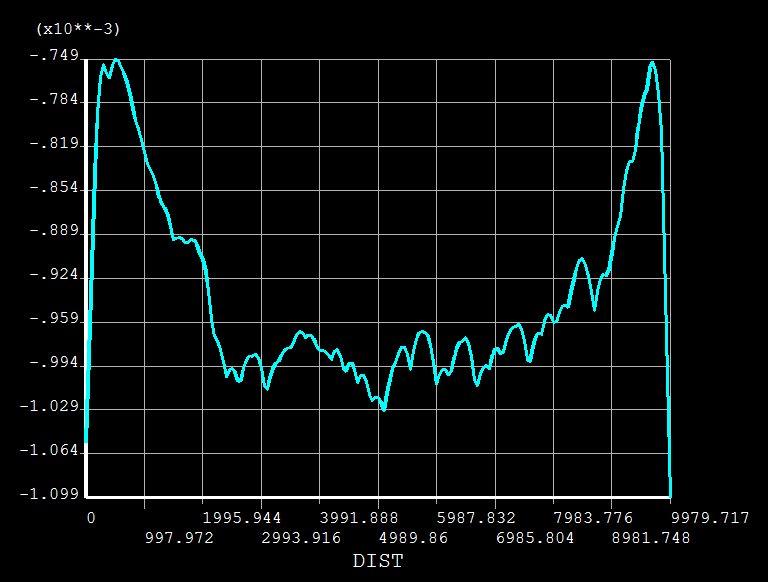

我先进行了一次热应力求解，接着进行了一次热求解，最后又进行了一次热应力求解。求解完后我选取两个点，想看看这条线上的UY，两个点原来的坐标分别是A（7445,8405,0）和B（17445,8405,0）可是我现在求解完后用这两个坐标选的时候就出了下面那个警告框，我想请教一下这是什么原因？我大概查了下说是因为求解的时候会生成内节点进行计算，我想知道查看结果的时候都是看的内节点结果吗？我想按照原模型的节点坐标选取节点查看结果不行吗？ 我用节点编号选了一下，A和B原来的编号是8和7，选出来后生成图像，我发现横坐标不太对，原来A和B的距离应该是10000，现在变成9900多  节点选取警告框  A和B两点中的直线上的结果 |
